海上钻井专用屏蔽WDZ-OIL-（P）-2000V
一、应用范围
海上钻井专用屏蔽WDZ-OIL-（P）-2000V适用于海上、陆地石油油气钻井，近海固定平台大功率输电和电气控制装置。

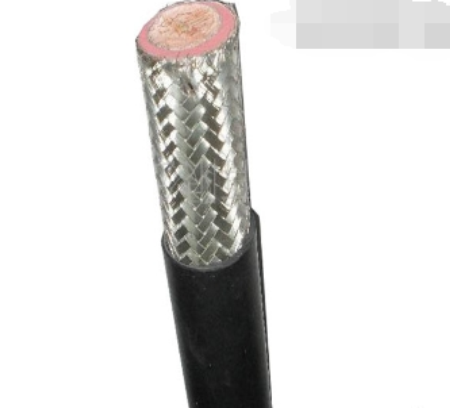

二、电缆结构
1. 导线：多股镀锡铜丝.
2. 芯线绝缘：低烟无卤橡胶
3. 芯线颜色：黑色
4. 屏蔽：镀锡屏蔽，密度85%
5. 护套材料：低烟无卤橡胶
6. 护套颜色：黑色
三、产品特性
1. 柔性、低烟无卤、抗拉、耐油、耐腐蚀、抗紫外线、耐臭氧、耐寒
2. 高载流量
3. 可剥离
4. 可按用户需求提供其它外护套颜色
四、核心技术参数
表格
参数项 | 详细指标 |
参照标准 | 石油行业专用标准 |
额定电压 | 2000V |
温度范围 | 导体长期***高工作温度：+125℃环境使用温度：-35℃ ~ +60℃ |
试验电压 | 按行业标准要求执行 |
zui小弯曲半径 | 非屏蔽电缆：6 倍电缆外径 |
阻燃特性 | 阻燃自熄：无卤性能：烟密度测试：按行业标准要求执行 |
环保要求 | 无有害物质，符合行业规范 |
五、国标截面规格参数表
物料号 | 截面 mm² | 电缆外径上限 mm | 20℃导体***大直流电阻 (Ω/km) | 电缆近似重量 (kg/km) |
WDZ-OIL-（P）-2000V | 6 | 7.0 | 3.39 | 175 |
WDZ-OIL-（P）-2000V | 10 | 8.8 | 1.95 | 254 |
WDZ-OIL-（P）-2000V | 16 | 10.0 | 1.24 | 330 |
WDZ-OIL-（P）-2000V | 25 | 11.5 | 0.795 | 457 |
WDZ-OIL-（P）-2000V | 35 | 13.5 | 0.565 | 597 |
WDZ-OIL-（P）-2000V | 50 | 15.5 | 0.393 | 773 |
WDZ-OIL-（P）-2000V | 70 | 18.0 | 0.277 | 1010 |
WDZ-OIL-（P）-2000V | 95 | 22.0 | 0.21 | 1374 |
WDZ-OIL-（P）-2000V | 120 | 24.0 | 0.164 | 1690 |
WDZ-OIL-（P）-2000V | 150 | 26.0 | 0.132 | 2050 |
WDZ-OIL-（P）-2000V | 185 | 28.0 | 0.108 | 2409 |
WDZ-OIL-（P）-2000V | 240 | 31.0 | 0.0817 | 2990 |
WDZ-OIL-（P）-2000V | 300 | 34.8 | 0.0654 | 3652 |
六、美标 MCM 线规规格参数表
物料号 | 美国线规 MCM | 截面 mm² | 电缆外径上限 mm | 20℃导体***大直流电阻 (Ω/km) | 电缆近似重量 (kg/km) |
WDZ-OIL-2000V | 373 | 189 | 29.0 | 0.103 | 2443 |
WDZ-OIL-2000V | 444 | 226 | 31.0 | 0.086 | 2838 |
WDZ-OIL-2000V | 535 | 271 | 33.0 | 0.0715 | 3389 |
WDZ-OIL-2000V | 597 | 303 | 34.8 | 0.0696 | 3652 |
WDZ-OIL-2000V | 646 | 328 | 35.0 | 0.0598 | 3940 |
WDZ-OIL-2000V | 777 | 395 | 39.0 | 0.050 | 4682 |
