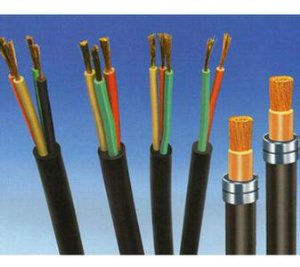

WD-TYCYC低烟无卤屏蔽对绞数据传输电缆
|
应用： WD-TYCYC低烟无卤屏蔽对绞数据传输电缆产品结构： 导体：多股细绞成束裸铜丝，符合IEC 60288/VDE 0295，5类导体 绝缘：特殊无卤混合料 芯线：芯线绞对后绞合成缆，芯线颜色符合VDE 0293 |
技术参数
工作电压：250V 测试电压：0.14mm² 1200V；0.14 mm² 1500V 绝缘电阻：≥ 20 MΩ/km（20℃） 小弯曲半径：固定安装 6D 工作温度：-30 ～ +70℃ 阻燃特性：符合 VDE 0472804 部分 B 类测试标准和 IEC 603321
表格
芯数 | 导体截面 mm² | 电缆外径 mm | 参考重量 KG/KM | 芯数 | 导体截面 mm² | 电缆外径 mm | 参考重量 KG/KM |
2×2 | 0.14 | 5.9 | 41.0 | 2×2 | 0.25 | 7.3 | 56.0 |
3×2 | 0.14 | 6.0 | 50.0 | 3×2 | 0.25 | 7.5 | 68.0 |
4×2 | 0.14 | 6.5 | 56.0 | 4×2 | 0.25 | 7.9 | 85.0 |
5×2 | 0.14 | 6.9 | 73.0 | 6×2 | 0.25 | 8.8 | 120.0 |
6×2 | 0.14 | 7.3 | 87.0 | 8×2 | 0.25 | 10.6 | 135.0 |
10×2 | 0.14 | 9.0 | 115.0 | 10×2 | 0.25 | 11.4 | 162.0 |
12×2 | 0.14 | 9.3 | 145.0 | 2×2 | 0.5 | 8.9 | 96.0 |
14×2 | 0.14 | 9.8 | 151.0 | 3×2 | 0.5 | 9.0 | 132.0 |
16×2 | 0.14 | 10.5 | 158.0 | 4×2 | 0.5 | 9.7 | 150.0 |
18×2 | 0.14 | 11.5 | 188.0 | 6×2 | 0.5 | 11.5 | 205.0 |
25×2 | 0.14 | 12.9 | 241.0 | 8×2 | 0.5 | 13.5 | 265.0 |
30×2 | 0.14 | 13.5 | 275.0 |
注：可根据用户要求定制特殊规格，欢迎来电！
