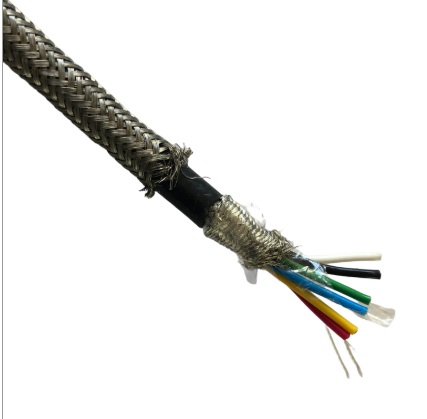

PRVZP PRVZP-1 屏蔽传感器信号电缆
1.适用范围
PRVZP PRVZP-1 屏蔽传感器信号电缆 规范适用于无线电通讯和有关电子设备传输信号用的环保多芯信号电缆。
2.使用特性
电缆导体长期工作温度不超过90℃；
电缆的敷设温度不低于0℃；
电缆允许弯曲半径：室内使用时不小于电缆外径的5倍；
室外使用时不小于电缆外径的10倍。
3.型号及规格：电缆的型号规格为:PRVZP-1-LF 6×0.6mm2。
4.技术要求
| 导体 | 绝缘 | 绝缘 | 内 | 护套 | 护套 | 外 |
PRVZP-1-LF 6×0.6 | 19/0.2 | 0.5 | 2.05±0.1 | ≤6.95 | 1.1 | 9.2±0.2 | ≤10.4 |
PRVZP-1传感器称重信号多芯电缆4.2 材料
4.2.1导电线芯
导电线芯为镀锡铜线，其单线应符合GB/T4910-2009的规定，其结构尺寸应符合表1的规定。
4.2.2 绝缘：绝缘层采用经辐照的低密度聚乙烯，绝缘应紧密地同心挤包在导电缆芯上，绝缘厚度应符合表1的。
4.2.3成缆 绝缘线芯按规定的顺序成缆，成缆方向为S向，成缆节距应不大于成缆外径的15倍，成缆时可加绵纶丝填芯或挤出成型填芯。
4.2.4 绕包聚酯薄膜、编织内屏蔽
编织内之前和之后分别绕包聚酯薄膜，绕包方向分别为Z向和S向，聚酯薄膜应符合GB 13542.4-2009的规定。内应采用符合GB/T4910-2009规定的镀锡圆铜线编织，其编织密度应不小于85%，允许有一个锭子单向漏编，其长度不大于50mm。
4.2.5护套
外护套采用阻燃PVC材料，其厚度和外径符合表1的规定。
4.2.6编织外
PRVZP-1多芯电缆外应采用符合GB/T4910-2009规定的镀锡圆铜线编织，其编织密度应不小于85%，允许有一个锭子单向漏编，其长度不大于50mm
