电机连接线JG JHG
一、主要特性：
JG型电机绕组引接软电缆和软线适用于长久地与电机绕组连接并引出机壳或绕组与电机上的接线柱连接用电缆。其长期工作温度***高为180℃，敷设时***大弯曲半径大于电缆外径的4倍。电缆（电线）的交流额定电压U。为500V、1000V、3000V、6000V、10000V。
电缆(电线)的连续运行导体***高温度为-60℃～＋
电缆（电线）敷设时允许弯曲半径应不小于电缆（电线）外径的4倍。
80℃电机绕组引接软电缆型号及名称
型 号 | 名 称 |
| JG JHG | 铜芯硅橡胶绝缘（电线） |
180℃电机绕组引接软电缆规格
型 号 | 额定电压（V） | 芯 数 | 标称截面（mm2） |
| JG JHG | 500、1000 | 1 | 0.75～95 |
型号 | 产品名称 | 用途 | 颜色 | 导体长期允许 工作温度 ℃ | 额定电压 V | 标称截面 mm2 |

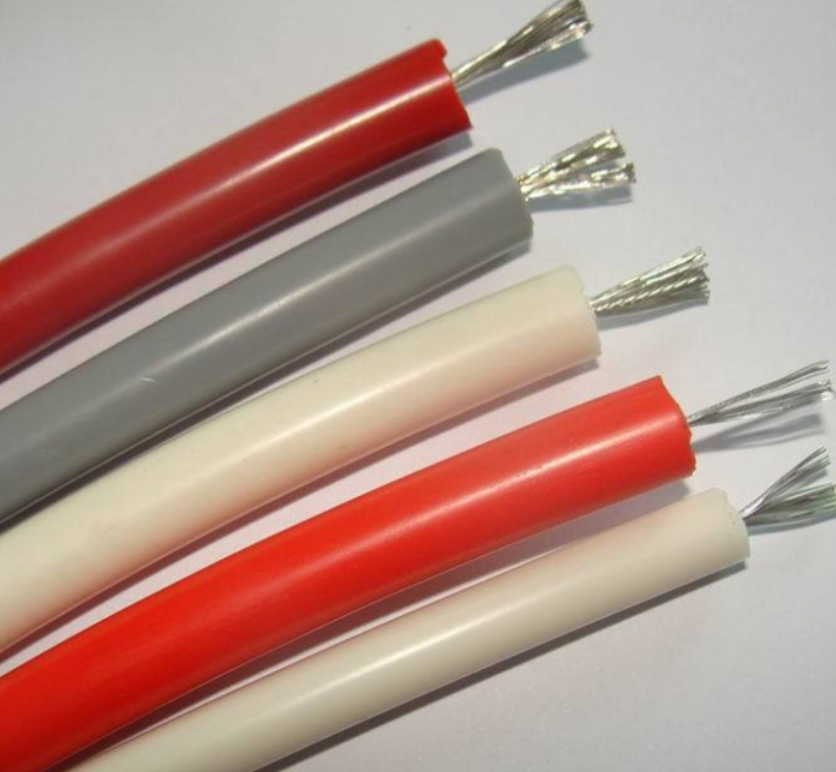

JG JHG | 硅橡胶绝缘电机引接线（镀锡铜芯） | 适用于交流额定电压 1140V 及以下的绝缘电机和电器引接线，广泛用于航海、国防、火车等大功率电机上。 | 客户指定 | -60 ~ + 180 | 500 1000 | 0.12 ~ 120 |
|
标称截面 mm2 | 美国 线规AWG | 导体结构 mm | 绝缘标称厚度 mm | 电线外径 mm | 20 ℃时导体 电阻 ≤Ω /m | |||
股数 / 线径 | 导体直径 | 500V | 1000V | 500V | 1000V | |||
0.12 | 26 | 7/0.15 | 0.45 | 0.6 | 0.8 | 1.65 | 2.05 | 163.0 |
0.2 | 24 | 12/0.15 | 0.60 | 0.6 | 0.8 | 1.80 | 2.2 | 95.0 |
0.3 | 22 | 16/0.15 | 0.70 | 0.6 | 0.8 | 1.90 | 2.3 | 71.2 |
0.4 | 21 | 23/0.15 | 0.80 | 0.8 | 1.0 | 2.40 | 2.8 | 43.6 |
0.5 | 20 | 16/0.20 | 0.93 | 0.8 | 1.0 | 2.53 | 2.93 | 40.0 |
0.75 | 18 | 24/0.20 | 1.14 | 1.0 | 1.2 | 3.14 | 3.54 | 26.7 |
1 | 17 | 32/0.20 | 1.32 | 1.0 | 1.2 | 3.32 | 3.72 | 20.2 |
1.5 | 15 | 30/0.25 | 1.60 | 1.0 | 1.2 | 3.60 | 4.00 | 18.7 |
2 | 14 | 40/0.25 | 1.84 | 1.0 | 1.2 | 3.84 | 4.24 | 13.9 |
