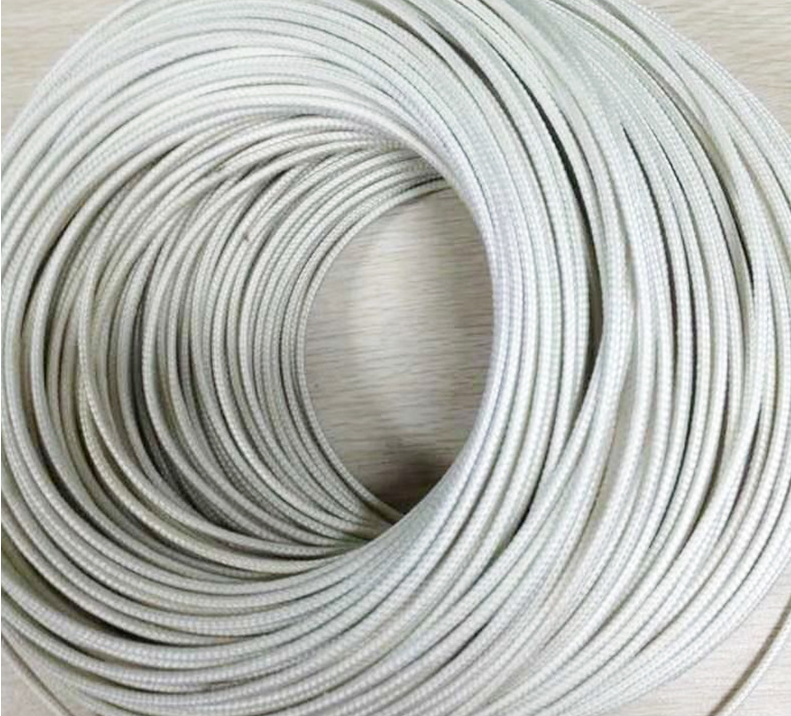

高温补偿导线BC-HS-FB BC-HS-FF

高温补偿导线BC-HS-FB BC-HS-FF补偿导线电缆系列产品适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用氟塑料绝缘及护套具有

在线咨询全国热线
18855017299

                                                             高温补偿导线BC-HS-FB BC-HS-FF

补偿导线电缆系列产品适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。

1、工作温度:

  耐热用:高200℃和260℃两种。

  一般用:高70℃和105℃两种。

  2、低环境温度:

  氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。

  阻燃型热电偶补偿导线电缆聚氯乙烯绝缘和护套线缆:固定敷设-40℃,非固定敷设-15℃。

  3、允许弯曲半径:

  a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;

  b)其它结构的补偿电缆,应不小于电缆外径的10倍。



高温补偿导线BC-HS-FB BC-HS-FF 型号、名称



  型号



  名称



  BC-GS-VV



  聚氯乙烯绝缘和护套一般用精密级B分度热电偶用补偿导线



  BC-GS-VPV



  聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级B分度热电偶用屏蔽补偿导线



  BC-HS-FF



  氟塑料绝缘和护套耐热用精密级B分度热电偶用高温补偿导线



  BC-HS-FP1F



  氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级B分度热电偶用高温补偿导线



 BC-HS-FB



  聚四氟绝缘、玻璃丝编织护套耐热用精密级B分度热电偶用高温补偿导线



  BC-HS-FBP1



  聚四氟乙烯带绕包绝缘玻璃丝编织,镀锡铜丝编织屏蔽,玻璃丝编织外护套耐热用精密级B分度热电偶用高温补偿导线



  BC-HS-FP1V105



  氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级B分度热电偶用高温补偿导线



  注:普通级补偿导线型号表示方法:在精密级补偿导线型号基础上去掉字母“S"即可(下同)。

 注:

  1、其它型号补偿导线如:KC、JX、SC、EX、NC、TX等,只需改写型号的项,如:EX-G-VV、TX-H-FVP等;

  2、需导体为多股软芯时,应在原型号后加“R"表示,如:TX-G-VVPR;

  3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。

  4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);

  5、需阻燃型补偿电缆,应在原型号前加“ZR-"。

  6、需铠装型补偿电缆,应在原型号后加“-22"表示钢带铠装;加“-32"表示钢丝铠装。

  补偿电缆与补偿导线的规格范围

  名称



  线芯对数



  标称截面

  mm2



  线芯结构



  A



  B



  补偿导线



  1



  0.5

  1.0

  1.5

  2.0



  1/0.80



  7/0.30



  1/1.13



  7/0.43



  补偿电缆



  1~19



  1/1.37



  7/0.52



  1/1.76



  19/0.41
