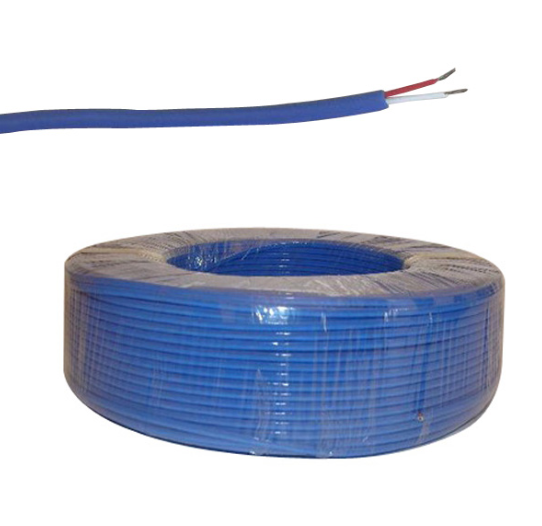

本安一般用补偿导线ia-SC-G-VV ia-SC-G-VPV
本安一般用补偿导线ia-SC-G-VV ia-SC-G-VPV执行标准：GB/T4989-94及JB/T7495-94
1、工作温度：
一般用：高70℃和105℃两种。耐热用：高200℃和260℃两种。
2、低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
阻燃型热电偶补偿导线电缆聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b)其它结构的补偿电缆，应不小于电缆外径的10倍。
本安一般用补偿导线电缆的型号、名称
ia-SC-G-VV | 聚氯乙烯绝缘对绞聚本安型氯乙烯护套一般用普通级S分度热电偶用补偿电缆 |
ia-SC-G-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽本安型聚氯乙烯护套一般用普通级S分度热电偶用补偿电缆 |
ia-SC-G-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽本安型聚氯乙烯护套一般用普通级S分度热电偶用补偿电缆 |
ia-SC-G-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽本安型聚氯乙烯护套一般用普通级S分度热电偶用补偿电缆 |
注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S"即可(下同)。 注： 1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的项，如：EX-G-VV、TX-H-FVP等； 2、需导体为多股软芯时，应在原型号后加“R"表示，如：TX-G-VVPR； 3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。 4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带(P3)、复合铜带(P2)； 5、需阻燃型补偿电缆，应在原型号前加“ZR-"。 6、需铠装型补偿电缆，应在原型号后加“-22"表示钢带铠装；加“-32"表示钢丝铠装。 | |
