耐高温补偿导线KCHF4B KCHF4B
耐高温补偿导线KCHF4B KCHF4B是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种. 耐高温补偿导线KCHF4B KCHF4B是补偿型的.
耐高温补偿导线KCHF4B KCHF4B执行标准：GB/T4989-94及JB/T7495-94
1、工作温度：
耐热用：高200℃和260℃两种。
一般用：高70℃和105℃两种。
2、低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
阻燃型热电偶补偿导线电缆聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b)其它结构的补偿电缆，应不小于电缆外径的10倍。
ZR-KX-GS-VVP阻燃型热电偶补偿导线电缆的型号、名称
型 号 | 名 称 |
KC-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-FF | 氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆 |
KC-FPF | 氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KC-FPFP | 氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KC-FFP | 氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
KC-FV-105 | 氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-FPV-105 | 氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KC-FPVP-105 | 氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-FVP-105 | 氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |

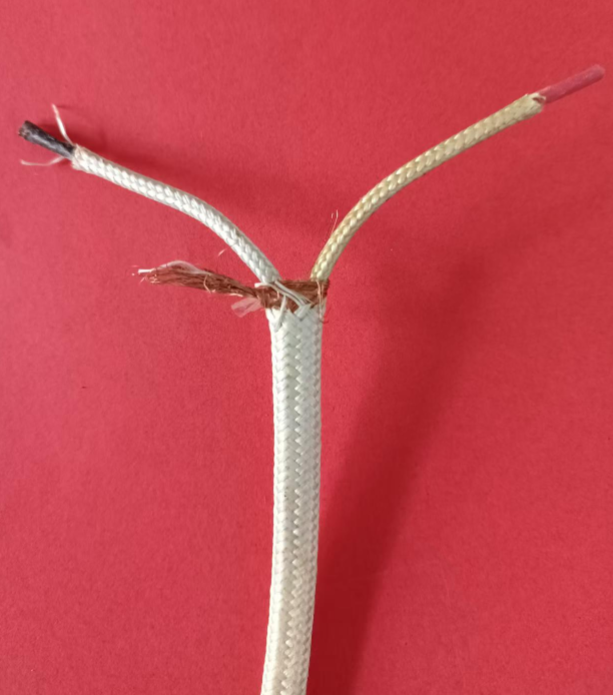

KC-HF4B | 聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆 |
KC-HF4PB | 聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
KX-HF4PBP | 聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
KC-HF4BP | 聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
注： ① 其他型号补偿电缆SC、KX、EX、JX、TX、NC、NX等,只需改写型号的项，如：EX-VPV；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。
④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。
⑤ 本安补偿电缆需在原型号前加“IA-”，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加“ZR-”。
