行车用扁平软电缆YFFBP YFFPB
行车用扁平软电缆是专为起重机、天车、龙门吊等移动设备设计的特种电缆，具有高柔性、耐磨、耐油等特性，适用于复杂工况下的动力和控制连接。以下是相关产品信息及技术解析：
一、产品特性与型号解析
核心特性
高柔性：采用多股无氧铜丝导体，支持频繁移动和弯曲23。
耐磨耐油：外护套多为丁腈橡胶或聚氨酯材质，适应油污、酸雾环境1。
抗拉增强：部分型号（如YFFBG）可添加镀锌钢丝绳，提升抗拉能力1。
耐候性：适用于室内外常规环境，部分型号支持防水、防紫外线设计4。
型号含义
YFFB：
第一个“Y”表示移动设备用；
第一个“F”为外护套材质（丁腈橡胶）；
第二个“F”为绝缘材质；
“B”代表扁平结构23。

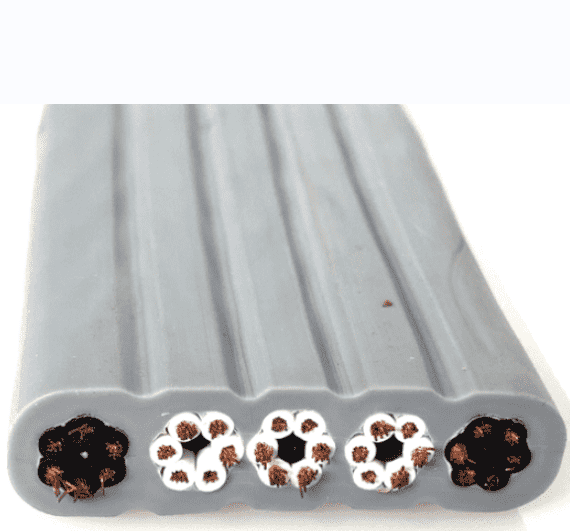

芯数排列：芯数较少时采用一字排列，芯数多（如24芯）则采用梅花状排列
行车用扁电缆
型号 | 产品名称 | 用途 | 导体长期允许 | 额定电压 | 标称截面 |
YFFB | 行车用扁电缆 | 行车、吊车、台车、起重机、传 | -30 ~ +70 | 300/500 | 0.3 ~ 240 |
YFFBG | 行车用加强型扁电缆 | ||||
YFFPB | 行车用屏蔽扁电缆 |
电缆结构/尺寸表
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
YFFB | 3X0.75 | 4.5 | 10.7 | 81 |
3X1.0 | 4.7 | 11.3 | 93 | |
3X1.5 | 5.6 | 13.7 | 136 | |
3X2.5 | 6.7 | 16.5 | 199 | |
3X4 | 7.7 | 18.6 | 276 | |
3X6 | 8.2 | 20 | 348 | |
3X10 | 10.2 | 25.5 | 558 | |
3X16 | 11.5 | 29 | 783 | |
3X25 | 14.5 | 26 | 1209 | |
3X35 | 16.3 | 41 | 1626 | |
3X50 | 18.4 | 47 | 2154 | |
3X70 | 20.5 | 53 | 2866 | |
3X95 | 22.8 | 60. | 3772 | |
3X120 | 25 | 67 | 4661 | |
3X150 | 27 | 74 | 5689 | |
3X185 | 29.7 | 81 | 6913 | |
3X240 | 33. | 91 | 8932 | |
4X1.5 | 5.6 | 17 | 172 | |
4X2.5 | 6.7 | 21 | 255 | |
4X4 | 7.7 | 23.5 | 355 | |
4X6 | 8.2 | 25.5 | 450 | |
4X10 | 10.2 | 32.5 | 725 | |
4X16 | 11.5 | 37.5 | 1022 | |
4X25 | 14.5 | 46.5 | 1581 | |
4X35 | 16.3 | 52.5 | 2123 | |
4X50 | 18.4 | 61 | 2821 | |
4X70 | 20.5 | 68.5 | 3765 | |
4X95 | 22.8 | 78.5 | 4965 | |
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
YFFBP YFFPB | 3X1.0 | 6.7 | 16.5 | 185 |
3X1.5 | 7.7 | 18.6 | 256 | |
3X2.5 | 10.2 | 25.5 | 447 | |
3X4 | 10.2 | 25.5 | 480 | |
3X6 | 10.2 | 25.5 | 517 | |
3X10 | 14.4 | 36 | 960 | |
3X16 | 14.4 | 36 | 1091 | |
3X25 | 18.5 | 47.2 | 1800 | |
3X35 | 18.5 | 47.2 | 2042 | |
3X50 | 20.3 | 53 | 4593 | |
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
