电梯随行扁平软电缆TVVB TVVBP TVVBG
电梯随行扁平软电缆TVVB TVVBP TVVBG是专为电梯系统设计的特种电缆，主要用于连接轿厢与机房、厅站之间的控制信号和电源传输。以下是其核心特点及技术规范：
结构与材料
- 导体：采用多股精细无氧铜丝或镀锡丝绞合，确保导电性能。
- 绝缘层：白色PVC（聚氯乙烯）材料，提供基础绝缘保护。
- 屏蔽层：无氧铜丝分组屏蔽，屏蔽密度≥80%，有效减少信号串扰和外界干扰。
- 外护套：高柔性梯缆料，具备耐磨、弹性好等特点，适应频繁弯折。

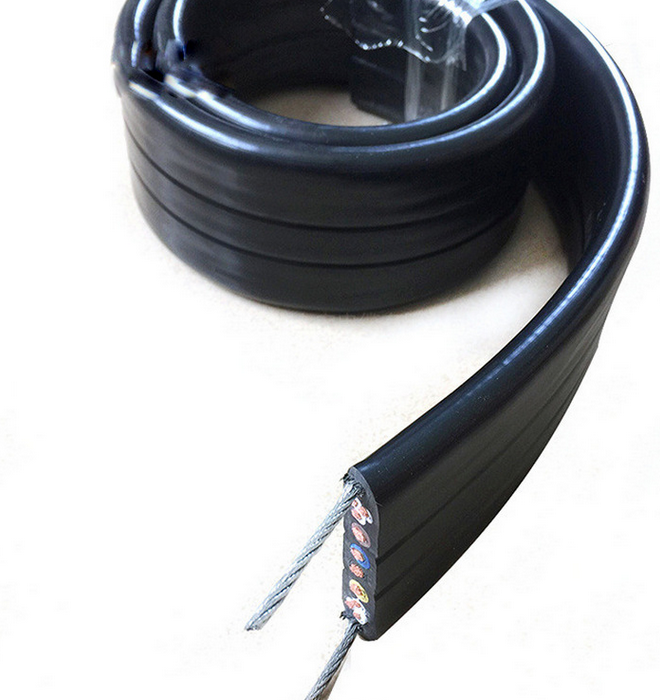

- 抗拉元件：内置两根钢丝，承担电缆自重及电梯移动时的外力，防止机械损伤。
功能与安装
- 作用：传输轿厢内呼梯信号、显示信号、警铃、照明等控制信号，同时提供电源。
- 安装位置：一端固定在轿厢底部，另一端接入机房控制柜，全程随轿厢上下移动。
- 安装要求：电缆架需高于轿厢顶1.3~1.5米，避免与井道内平层感应器、极限开关等装置摩擦或碰撞。
电梯随行扁电缆
型号 | 产品名称 | 用途 | 导体长期允许 | 额定电压 | 标称截面 |
TVVB | 聚氯乙烯绝缘聚氯乙烯护套电梯扁电缆 | 电梯内部作随行悬挂电缆，用 | -15 ~ +70 | 300/500 | 0.3 ~ 240 |
TVVBG | 聚氯乙烯绝缘聚氯乙烯护套钢丝加强型电梯扁电缆 | ||||
TVVBP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽电梯扁电缆 |
电缆结构/尺寸表
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
TVVB | 2X0.75 | 4.6 | 8.0 | 68.4 |
3X0.75 | 10.4 | 89.8 | ||
4X0.75 | 13.7 | 117.5 | ||
5X0.75 | 17.1 | 145.2 | ||
6X0.75 | 19.4 | 166.6 | ||
7X0.75 | 21.8 | 188.1 | ||
8X0.75 | 24.1 | 209.5 | ||
9X0.75 | 26.5 | 231.0 | ||
10X0.75 | 28.8 | 252.5 | ||
11X0.75 | 31.2 | 273.9 | ||
12X0.75 | 33.5 | 295.4 | ||
13X0.75 | 35.9 | 316.8 | ||
14X0.75 | 39.2 | 344.5 | ||
15X0.75 | 41.6 | 366.0 | ||
16X0.75 | 44.0 | 387.4 | ||
17X0.75 | 46.3 | 409.0 | ||
18X0.75 | 49.5 | 436.5 | ||
19X0.75 | 52.0 | 458.0 | ||
20X0.75 | 54.3 | 479.5 | ||
21X0.75 | 56.7 | 500.9 | ||
22X0.75 | 59.0 | 522.4 | ||
23X0.75 | 61.4 | 543.8 | ||
24X0.75 | 64.7 | 571.5 | ||
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
TVVB | 24X0.75 | 9.0 | 32 | 499 |
30X0.75 | 8.5 | 41 | 619 | |
36X0.75 | 9.0 | 44.5 | 733 | |
40X0.75 | 8.5 | 51.8 | 795 | |
42X0.75 | 9.0 | 50.6 | 839 | |
48X0.75 | 9.0 | 56.7 | 945 | |
54X0.75 | 9.0 | 63 | 1050 | |
60X0.75 | 9.0 | 69 | 1156 | |
66X0.75 | 9.0 | 75 | 1262 | |
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
