变频电缆的表示方法
3.3 产品表示方法

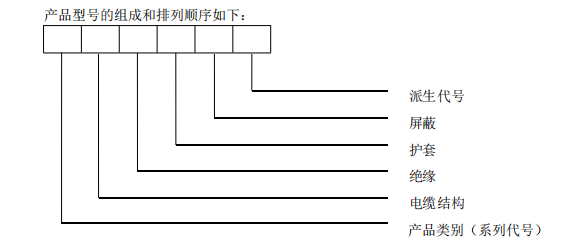

3.3.1 产品型号组成
产品型号的组成和排列顺序如下：
3.3.2 示例

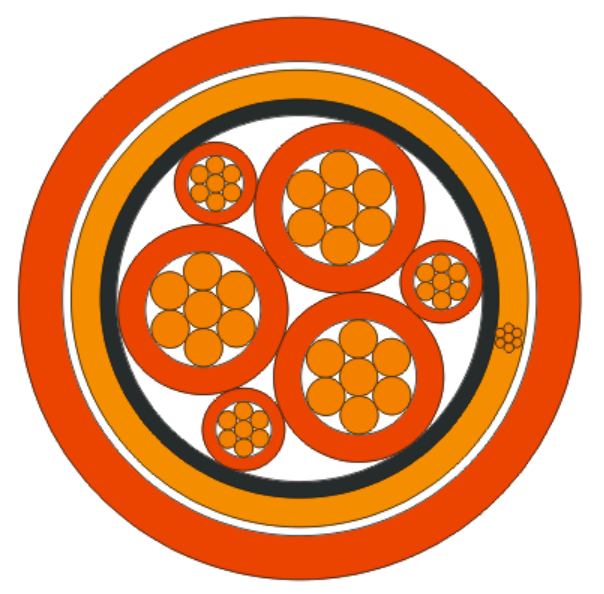

a） 对称导体聚氯乙烯绝缘聚氯乙烯护套铜丝屏蔽，3 芯主线芯标称截面为 185mm2，中性线
芯截面为 95 mm2（均分为三份）的变频电力软电缆表示为：BPDVVPR 3×185+3×35 Q/TS 19-2022。
b）同心导体交联聚乙烯绝缘聚氯乙烯护套铜丝屏蔽铜带绕包，3 芯主线芯标称截面为 185mm2，
中性线芯标称截面为 95 mm2的变频电力电缆表示为：
BPTYJVPP2 3×185+1×95 Q/TS 19-2022。
c）软导体交联聚乙烯绝缘低烟无卤阻燃护套铜丝编织，3 芯主线芯标称截面为 185mm2，中性
线芯标称截面为 95 mm2的变频电力电缆表示为：
WDZ-BPYJYPR 3×185+1×95 Q/TS 19-2022。
4 规格、型号
电缆的型号如表 1。
表 1
代号
电缆的系列代号……………………………………BP
低烟无卤……………………………………………WD
耐火………………………………………………… N
阻燃 A 级……………………………………………ZA
阻燃 B 级……………………………………………ZB
阻燃 C 级……………………………………………ZC
阻燃 D 级……………………………………………ZD
铜导体…………………………………………… 省略
交联聚乙烯绝缘……………………………………YJ
聚氯乙烯绝缘……………………………………… V
聚氯乙烯护套……………………………………… V
屏蔽结构
铜丝编织……………………………………………P
铜线束绕……………………………………………P1
铜带绕包……………………………………………P2
电缆结构
同芯导体结构………………………………………T
对称导体结构………………………………………D
软结构导体…………………………………………R
