带你了解变频电缆的屏蔽层面积
变频电缆的屏蔽
电缆适用于变频电机、变频控制器电源的连接及新型短路自动保护设备。被屏蔽空间内某一点的电场强度与没有屏蔽层时该点的电场强度之比值，是介于 0-1 之间的数字，屏蔽系数越小屏蔽体的屏蔽效果越好。因此变频电缆的屏蔽对变频电缆起着重要的作用。

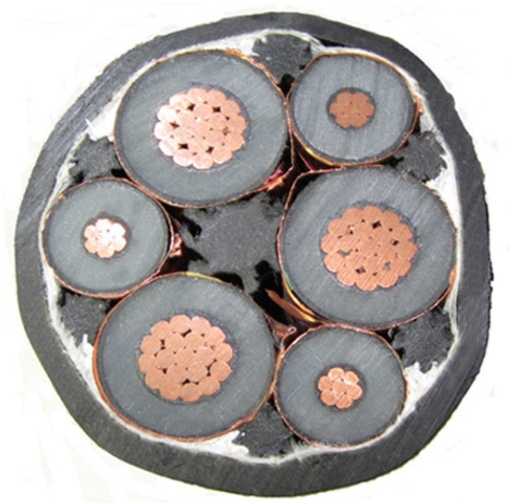

变频电缆屏蔽可以是软圆铜线(或镀锡铜线)编织或铜带绕包而成，也可以采用铜线编织或铜线束绕加铜带的复合屏蔽结构。屏蔽层导体的截面积应符合表中的规定。
绕包前假定直径 D mm | 绕包前假定直径 D mm | 绕包前假定直径 D | 绕包前假定直径 D |
D1≤8 | 20 | 17＜D1≤28 | 45 |
8＜D1≤13 | 30 | 28＜D1≤40 | 50 |
13＜D1≤17 | 40 | 40＜D1 | 60 |
屏蔽用铜带可以采用纯铜带或铜塑复合带，带材的厚度应不小于 0.05mm。
双层复合屏蔽时铜线的编织密度不小于 60%，编织屏蔽时铜线的编织密度应不小于 80%。
编织屏蔽层导体的***小截面积
标称截面 mm² | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
屏蔽层面积 mm² | 4 | 5 | 6 | 6 | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 25 | 25 | 25 |
屏蔽转移阻抗：
电缆在 100MHz 时传输阻抗等于或小于 1Ω/m；
电缆纵向干扰电压为 50mV 时的理想屏蔽系数小于或等于 0.66。
屏蔽层传输阻抗按 GB/T 17737.1 分别测量 30MHz、60MHz、100MHz 三个点的数值。
