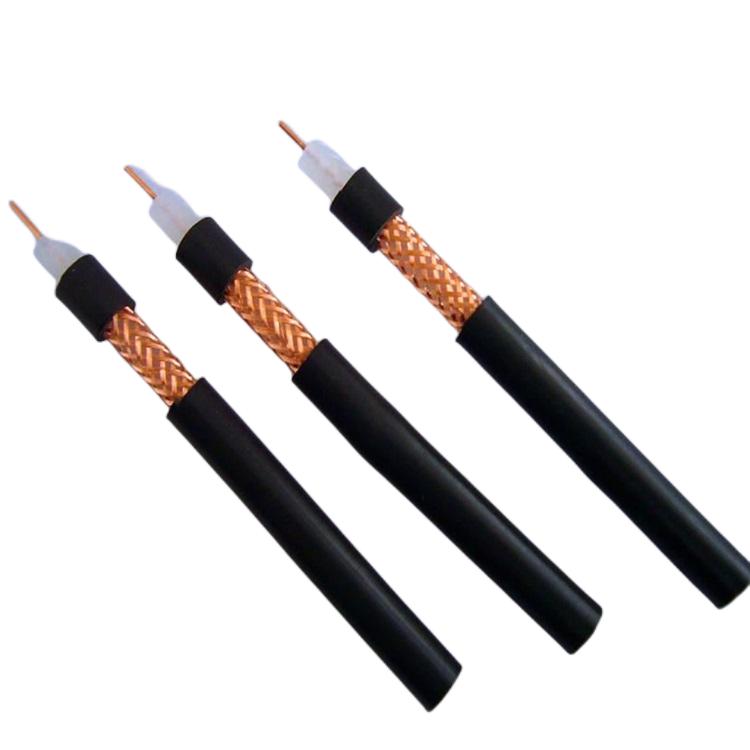

射频同轴电缆SYV SYVPVP
4.射频同轴电缆SYV SYVPVP应用范围:
射频同轴电缆SYV SYVPVP主要应用范围如:设备的支架连线,闭路电视(CCTV),共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75 欧姆,这个值不是随意选的。物理学证明了视频信号*化的衰减特性发生在77 欧姆。在低功率应用中,材料及设计决定了电缆的*阻抗为75 欧姆。
标准视频同轴电缆既有实心导体也有多股导体的设计。建议在一些电缆要弯曲的应用中使用多股导体设计,如CCTV 摄像机与托盘和支架装置的内部连接,或者是远程摄像机的传送电缆。还包括监控设备
5.同轴电缆的分类:
1、视频同轴电缆SYV(SYVPVP)-75欧姆系列(-3、-4、-5、-7、-9、-12、-15、-17)
2、视频同轴电缆SYV(SYVPVP)-50欧姆系列(-2、-3、-5、-7、-9、-12、-15、-17)
3、视频同轴电缆SYV(SYVPVP)-100-7欧姆系列
6.射频同轴电缆SYV SYVPVP参数:
1:执行标准:GB/T14864-93
2:产品型号:SYV (SYVPVP)
3:导体裸铜
4:绝缘为实心聚乙烯
5:裸铜丝、镀锌铜丝、铜包铝、铜丝编织屏蔽
6:聚氯乙烯外护套
产品详情
SYVPVP SYVPVP视频电缆 SYVPVP同轴电缆 SYVPVP双屏蔽同轴电缆执行标准:GB/T14864-93
2:产品型号:SYV、SYVPVP
3:视频用实芯同轴电缆SYV导体裸铜
4:SYVPVP SYVPVP视频电缆 SYVPVP同轴电缆 SYVPVP双屏蔽同轴电缆绝缘为实心聚乙烯
5:裸铜丝、镀锡铜丝、铜包铝、铝镁合金丝编织屏蔽
6: SYVPVP同轴电缆 SYVPVP双屏蔽同轴电缆适用于无线电通信和采用类似技术的电子装置
型号规格 | 内导体根数*直径 | 绝缘外径mm | 编织角度不大于 | 护套外径 | 缆芯介电强度KV | 特性阻抗 | 衰减常数20℃ | 绝缘电阻MΩ/km | |
频率MHZ | 衰减dB/m不大于 | ||||||||
SYV50-2 | 7/0.16 | 1.5±0.1 | 45° | 2.8±0.2 | 2.0 | 50Ω | 200 | 0.45 | 5000 |
SYV50-2 | 1/0.68 | 2.2±0.1 | 4.0±0.2 | 3.0 | 200 | 0.31 | |||
SYV50-3 | 7/0.32 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.24 | |||
SYV50-3 | 1/0.9 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.22 | |||
SYV50-5 | 1/1.4 | 4.8±0.2 | 7.2±0.3 | 6.5 | 200 | 0.15 | |||
SYV50-7 | 7/0.75 | 7.25±0.25 | 10.3±0.3 | 10.0 | 200 | 0.11 | |||
SYV50-9 | 7/0.95 | 9.0±0.3 | 12.2±0.4 | 12 | 200 | 0.095 | |||
SYV50-12 | 7/1.15 | 11.5±0.3 | 15.0±0.4 | 15 | 200 | 0.08 | |||
SYV50-15 | 7/1.54 | 15.0±0.4 | 19.0±0.5 | 20 | 200 | 0.065 | |||
SYV50-17 | 1/5.0 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.056 | |||
SYV50-17 | 19/1.04 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.06 | |||
SYV75-3 | 7/0.17 | 3.0±0.13 | 5.0±0.25 | 2.0 | 75Ω | 200 | 0.28 | ||
SYV75-4 | 7/0.21 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.22 | |||
SYV75-4 | 1/0.59 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.19 | |||
SYV75-5 | 1/0.75 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-5 | 7/0.26 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-7 | 7/0.4 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.12 | |||
SYV75-7 | 1/1.15 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.1 | |||
SYV75-9 | 1/1.37 | 9.0±0.3 | 12.2±0.4 | 10.0 | 200 | 0.088 | |||
SYV75-12 | 7/0.63 | 11.5±0.3 |
