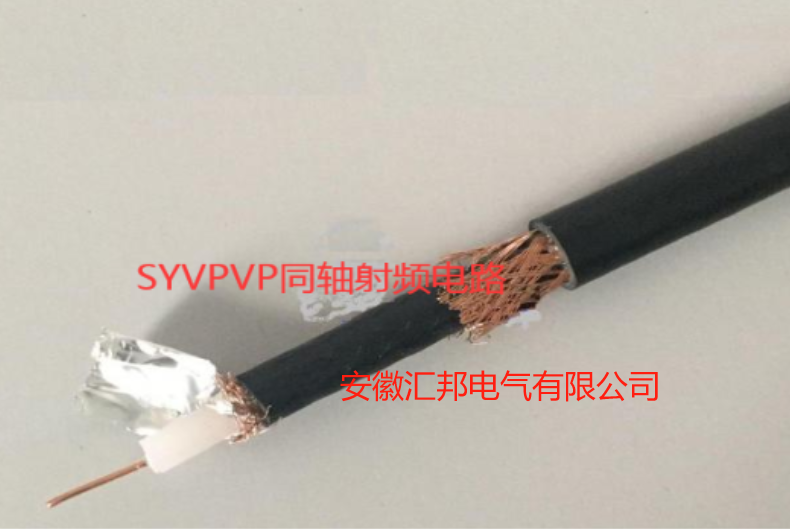

双编织屏蔽同轴电缆SYVPVP-100欧姆
1、双编织屏蔽同轴电缆SYVPVP-100欧姆内外由相互绝缘的同轴心导体构成的电缆:内导体为铜线,外导体为铜管或铜网。电磁场封闭在内外导体之间,故辐射损耗小,受外界干扰影响小。常用于传送多路**和电视。内屏蔽层就是传统的同轴电缆视频信号“地”,它与外屏蔽层绝缘。外屏蔽层是真正的干扰屏蔽层,外界干扰在外屏蔽层上感应出的干扰电动势,由于和视频信号传输回路绝缘,所以不会干扰视频信号。它的抗*力远远于普通电缆。 SYVPVP同轴电缆遵循国家标准GB/T 14864生产。
双编织屏蔽同轴电缆内外由相互绝缘的同轴心导体构成的电缆:内导体为铜线,外导体为铜管或铜网。电磁场封闭在内外导体之间,故辐射损耗小,受外界干扰影响小。常用于传送多路**和电视。内屏蔽层就是传统的同轴电缆视频信号“地”,它与外屏蔽层绝缘。外屏蔽层是真正的干扰屏蔽层,外界干扰在外屏蔽层上感应出的干扰电动势,由于和视频信号传输回路绝缘,所以不会干扰视频信号。它的抗*力远远于普通电缆。双编织屏蔽同轴电缆SYVPVP-100欧姆遵循国家标准GB/T 14864生产。
型号 | 内导体 | 绝缘 | 外导体 | 护套 | 长度 | ||||||||||||||
材料 | 根数×直径1) | 标称外径 | ***小厚度 | 外径 | 材料 | 单线直径 | 编织角不大于 | 填充系数 | 材料?2) | 厚度 | 外径 | 交货长度m | 短线段 | ||||||
内层 | 外层 | 标称 | ***小 | 不小于 | 不大于 | ||||||||||||||
SYV-75-3-41 | 软铜线 | 7×0.17 | 0.51 | 1.05 | 3.00±0.13 | 软铜线 | - | 0.13-0.15 | 45° | 0.7-0.95 | Ⅲ | 0.66 | 0.45 | 5.0±0.25 | 50-200 | | 10 | ||
SYV-75-4-1 | 7×0.21 | 0.63 | 1.25 | 3.70±0.13 | - | 0.13-0.15 | Ⅲ | 0.80 | 0.60 | 6.0±0.20 | 100-200 | | |||||||
SYV-75-4-2 | 7×0.21 | 0.63 | 1.40 | 3.70±0.10 | 软铜线 | 0.13-0.15 | Ⅰ | 0.85 | 0.65 | 6.7±0.20 | 100-200 | | |||||||
SYV-75-4-3 | 1×0.59 | 0.59 | 1.25 | 3.70±0.13 | - | 0.13-0.15 | Ⅰ | 0.80 | 0.60 | 6.0±0.20 | 100-200 | | |||||||
SYV-75-4-4 | 1×0.59 | 0.59 | 1.25 | 5.7±0.13 | - | 0.13-0.15 | Ⅲ | 0.80 | 0.60 | 6.0±0.20 | 100-200 | | |||||||
SYV-75-5-4 | 1×0.75 | 0.75 | 1.60 | 4.80±0.20 | - | 0.13-0.15 | Ⅰ | 0.88 | 0.69 | 7.2±0.30 | 100-200 | | |||||||
SYV-75-5-5 | 1×0.75 | 0.75 | 1.60 | 4.80±0.20 | 软铜线 | 0.13-0.15 | Ⅰ | 0.92 | 0.74 | 7.9±0.30 | 100-200 | | |||||||
SYV-75-5-41 | 1×0.75 | 0.75 | 1.60 | 4.80±0.20 | - | 0.13-0.15 | Ⅲ | 0.88 | 0.69 | 7.2±0.30 | 100-200 | 10 | |||||||
SYV-75-5-42 | 1×0.75 | 0.75 | 1.60 | 4.80±0.20 | 软铜线 | 0.13-0.15 | Ⅲ | 0.92 | 0.74 | 7.9±0.30 | 100-200 | | |||||||
SYV-75-7-1 | 7×0.40 | 1.20 | 2.40 | 7.25±0.25 | - | 0.18-0.20 | Ⅰ | 1.05 | 0.85 | 10.3±0.3 | 50-200 | | |||||||
SYV-75-7-2 | 7×0.40 | 1.20 | 2.40 | 7.25±0.25 | - | 0.18-0.20 | Ⅲ | 1.05 | 0.85 | 10.3±0.3 | 50-200 | | |||||||
SYV-75-7-3 | 7×0.40 | 1.20 | 2.72 | 7.25±0.15 | 软铜线 | 0.16-0.18 | Ⅰ | 1.10 | 0.90 | 11.0±0.3 | 50-200 | | |||||||
SYV-75-7-4 | 1×1.15 | 1.15 | 2.77 | 7.25±0.15 | - | 0.18-0.20 | Ⅰ | 1.05 | 0.85 | 10.3±0.3 | 50-200 | | |||||||
SYV-75-7-8 | 1×1.15 | 1.15 | 2.50 | 7.25±0.25 | - | 0.18-0.20 | Ⅲ | 1.05 | 0.85 | 10.3±0.3 | 50-200 | 10 | |||||||
SYV-75-7-41 | 7×0.40 | 1.20 | 2.50 | 7.25±0.25 | - | 0.16-0.18 | Ⅲ | 1.10 | 0.90 | 11.0±0.3 | 50-200 | 10 | |||||||
SYV-75-9-41 | 1×1.37 | 1.37 | 3.20 | 9.0±0.30 | - | 0.18-0.20 | Ⅲ | 1.18 | 0.96 | 12.2±0.4 | 20-200 | 10 | |||||||
SYV-75-12-2 | 7×0.63 | 1.89 | 3.80 | 11.5±0.30 | - | 0.18-0.20 | Ⅰ | 1.30 | 1.00 | 15.0±0.4 | 100-200 | 10 | |||||||
SYV-75-12-41 | 7×0.63 | 1.89 | 3.80 | 11.5±0.30 | - | 0.18-0.20 | Ⅲ | 1.30 | 1.00 | 15.0±0.4 | 100-200 | 20 | |||||||
SYV-75-15-41 | 7×0.82 | 2.46 | 5.30 | 15.0±0.40 | - | 0.18-0.20 | Ⅲ | 1.60 | 1.34 | 19.0±0.5 | 100-200 | 20 | |||||||
SYV-75-17-1 | 1×2.70 | 2.70 | 6.60 | 17.3±0.40 | - | 0.24-0.26 | Ⅰ | 1.80 | 1.50 | 22.0±0.5 | 100-200 | 20 | |||||||
SYV-75-17-2 | 1×2.70 | 2.70 | 6.60 | 17.3±0.40 | - | 0.24-0.26 | Ⅲ | 1.80 | 1.50 | 22.0±0.5 | 100-200 | 20 | |||||||
SYV-75-17-4 | 1×2.70 | 2.70 | 6.60 | 17.3±0.40 | 软铜线 | 0.18-0.20 | Ⅰ | 1.85 | 1.55 | 22.7±0.5 | 100-200 | 20 | |||||||
SYV-75-17-4 | 7×0.95 | 2.85 | 6.40 | 17.3±0.40 | - | 0.24-0.26 | Ⅲ | 1.80 | 1.50 | 22.0±0.5 | 100-200 | 20 | |||||||
SYV-100-7-41 | 1×0.60 | 0.60 | 2.80 | 7.25±0.25 | - | 0.18-0.20 | Ⅲ | 1.05 | 0.85 | 10.3±0.3 | 50-100 | 10 |
注: 1)单线直径为近似值。 2)Ⅰ:-40℃非沾污型聚氯乙烯。 Ⅲ:-40℃普通型聚氯乙烯
双编织屏蔽同轴电缆,我公司主要产品:
1、视频同轴电缆SYVPVP-75欧姆系列(-3、-4、-5、-7、-9、-12、-15、-17)

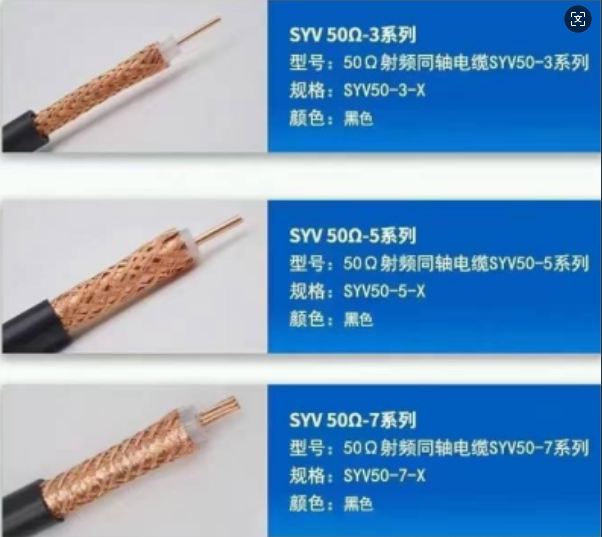

2、视频同轴电缆SYVPVP-50欧姆系列(-2、-3、-5、-7、-9、-12、-15、-17)
3、视频同轴电缆SYVPVP-100欧姆系列
双编织屏蔽同轴电缆SYVPVP-75 SYVPVP-50 SYVPVP-100-7从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。同轴电缆分50Ω 基带电缆和75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输,数据率可达10Mbps。双屏蔽同轴电缆(Coaxial)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。
