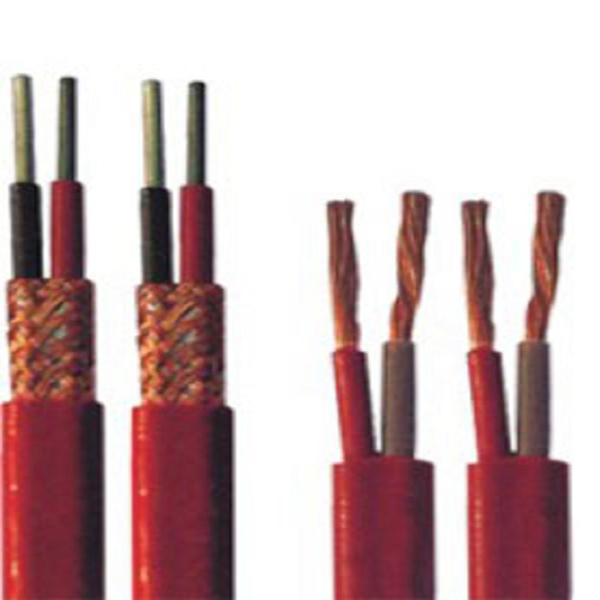

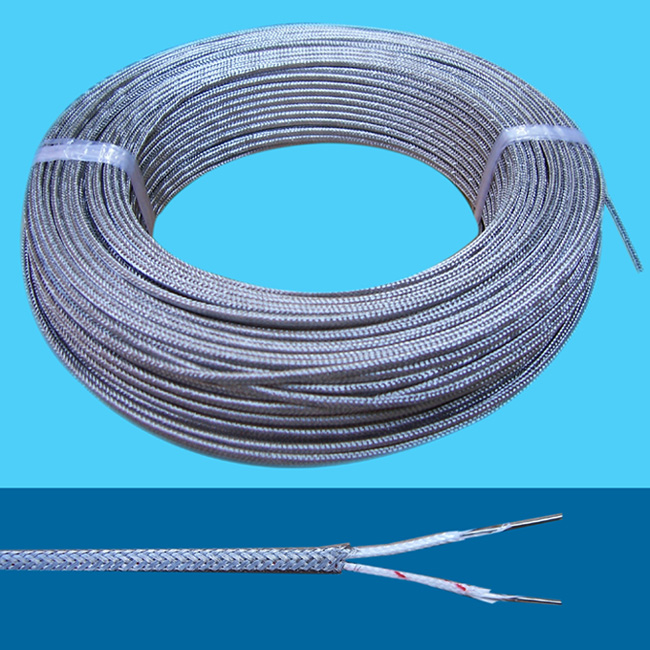

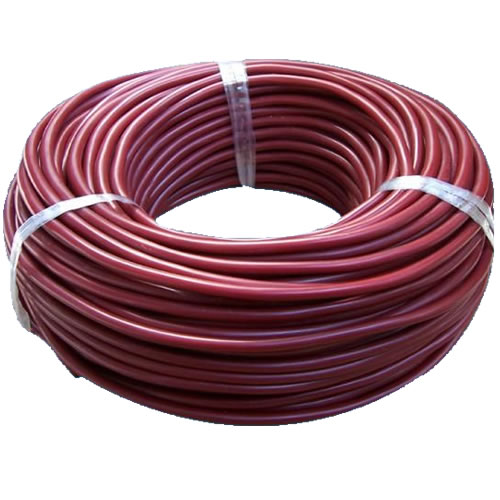

本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度
一、ZRA-SC-HA-FF46RP高温补偿导线执行标准
GB/T4989-94及企业标准
二、ZRA-SC-HA-FF46RP高温补偿导线使用条件
1.工作温度：高200℃和260℃两种。
2.低环境温度；固定敷设-60℃；非固定敷设-20℃。
3.小弯曲半径：非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍
三、ZRA-SC-HA-FF46RP高温补偿导线型号M称
①补偿导线
|
型 号 |
M 称 |
|
KX-FF |
氟塑料J缘和护套普通K分度热电偶用补偿导线 |
|
KX-FPF |
氟塑料J缘和护套铜丝编织屏蔽普通K分度热电偶用补偿导线 |
|
KX-FP1F |
氟塑料J缘和护套镀锡铜丝编织屏蔽普通K分度热电偶用补偿导线 |
|
KXS-FF |
氟塑料J缘和护套准确K分度热电偶用补偿导线 |
|
KXS-FPF |
氟塑料J缘和护套铜丝编织屏蔽准确K分度热电偶用补偿导线 |
|
KXS-FP1F |
氟塑料J缘和护套镀锡铜丝编织屏蔽准确K分度热电偶用补偿导线 |
注：其他型号补偿导线EX、JX、SC、KC、NC、NX、BC、TX，只需改写型号的项，如EX-VV、EX-VPV
②补偿电缆
|
型 号 |
M 称 |
|
KX-FF |
氟塑料J缘氟塑料护套普通K分度热电偶用补偿电缆 |
|
KX-FPF |
氟塑料J缘氟塑料护套铜丝编织分屏蔽普通K分度热电偶用补偿电缆 |
|
KX-FPFP |
氟塑料J缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通K分度热电偶用补偿电缆 |
|
KX-FFP |
氟塑料J缘氟塑料护套铜丝编织总屏蔽普通K分度热电偶用补偿电缆 |
|
KXS-FF |
氟塑料J缘氟塑料护套准确K分度热电偶用补偿电缆 |
|
KXS-FPF |
氟塑料J缘氟塑料护套铜丝编织分屏蔽准确K分度热电偶用补偿电缆 |
|
KXS-FPFP |
氟塑料J缘氟塑料护套铜丝编织分屏蔽及总屏蔽准确K分度热电偶用补偿电缆 |
|
KXS-FFP |
氟塑料J缘氟塑料护套铜丝编织总屏蔽准确K分度热电偶用补偿电缆 |
|
KX-FP3F |
氟塑料J缘铝/塑复合带分屏蔽氟塑料护套普通K分度热电偶用补偿电缆 |
|
KX-FP3FP3 |
氟塑料J缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通K分度热电偶用补偿电缆 |
|
KX-FFP3 |
氟塑料J缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通K分度热电偶用补偿电缆 |
|
KXS-FP3F |
氟塑料J缘铝/塑复合带分屏蔽氟塑料护套准确K分度热电偶用补偿电缆 |
|
KXS-FFP3 |
氟塑料J缘及护套铝/塑复合带总屏蔽准确K分度热电偶用补偿电缆 |
|
KXS-FP3FP3 |
氟塑料J缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套准确K分度热电偶用补偿电缆 |
注：
1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的项，如EX-FF EX-FPF等。
2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料J缘铜带绕包分屏蔽氟塑料护套普通K分度热电偶用补偿电缆。
3、本公司还可销售聚四氟乙烯薄膜与玻璃丝复合J缘及护套的高温补偿电缆，如：KXHF4
四、ZRA-SC-HA-FF46RP高温补偿导线型号结构组合型式及型号 项目用字母、数字代号含义
①型号结构组合型式(编制方法)说明
②型号项目用字母、数字代号含义说明
|
项目 |
代号 |
说明 |
|
|
型号 |
SC |
配用S分度号热电偶的补偿型补偿线缆 |
|
|
分类和精度 |
使用分类 |
G |
一般温度使用（不超过105℃） |
|
精度 |
S |
热电动势允差为普通可省略 |
|
|
耐热等 |
105 |
高使用温度为70℃ 可省略 |
|
|
J缘材料 |
V |
聚氯乙烯 |
|
|
屏蔽材料 |
P |
无屏蔽可省略 |
|
|
护套材料 |
V |
聚氯乙烯 |
|
|
铠装材料 |
22 |
钢带铠装 |
|
|
导体种类 |
A |
单股导体 |
|
|
规格 |
|
补偿导线填写：2×导体截面（2×S） |
|
注:要求阻燃应在型前加ZR本安电路用应在型号前加IA
举例:配用E分度号一般准确耐温200℃补偿型多股1.0m㎡截面铝复合带分对屏蔽的五对热电偶补偿电缆表示为:
EX-HS200-FP3F-R 5×(2×1.0)
五、ZRA-SC-HA-FF46RP高温补偿导线技术参数
①J缘层颜色
|
补偿导线 |
补偿导线合金丝 |
补偿导线J缘层颜色 |
配用热电偶分度号 |
||
|
正 |
负 |
正 |
负 |
||
|
SC |
SPC（铜） |
SNC（铜镍） |
红 |
绿 |
S（铂铑10-铂） |
|
KCA |
KCA（铁） |
KNA（铜镍） |
红 |
蓝 |
K（镍铬-镍硅） |
|
KCB |
KCB（铜） |
KNB（铜镍） |
红 |
蓝 |
K（镍铬-镍硅） |
|
KX |
KPX（镍铬） |
KNX（镍硅） |
红 |
黑 |
K（镍铬-镍硅） |
|
EX |
EPX（镍铬） |
ENX（铜镍） |
红 |
棕 |
E（镍铬-铜镍） |
|
JX |
JPX（铁） |
JNX（铜镍） |
红 |
紫 |
J（铁-铜镍） |
|
TX |
TPX（铜） |
TNX（铜镍） |
红 |
白 |
T（铜-铜镍） |
|
NC |
NPC（铁） |
NNC（铜镍） |
红 |
灰 |
N（镍铬硅-镍硅） |
注:补偿导线型号个字母与热电偶的分度号对应,D二个字母中“X”表示延伸型补偿导线(与热电偶材料相同),“C”表示补偿型补偿导线
②分类及护层颜色
|
使用分类 |
精度等标志 |
护套颜色 |
|||
|
普通 |
准确 |
普通 |
精度 |
本安电缆 |
|
|
一般用 |
省略 |
S |
黑色 |
灰色 |
蓝色 |
|
耐热用 |
省略 |
S |
黑色 |
黄色 |
蓝色 |
③热电动式及允差
|
型号 |
SC或RC |
KCA，KX |
NC，NX |
EX |
JX |
TX |
|
热电动势mv |
1.440 |
8.137 |
5.912 |
13.419 |
10.777 |
9.286 |
|
普通允差uv |
±60 |
±100 |
±100 |
±200 |
±140 |
±90 |
|
准确允差uv |
|
±60 |
±60 |
±120 |
±85 |
±48 |
④线芯结构及标称截面
|
导体标称截面m㎡ |
导体结构 |
|
|
单股线芯（A类） |
多股线芯（R类） |
|
|
0.5 |
1/0.8 |
7/0.3 |
|
1.0 |
1/1.13 |
7/0.43 |
|
1.5 |
1/1.37 |
7/0.52 |
|
2.5 |
1/1.76 |
19/0.41 |
⑤其他指标
1.J缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的J缘
2.J缘层及护套机械性能:J缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
⑥补偿导线及补偿电缆外形尺寸和计算重量
