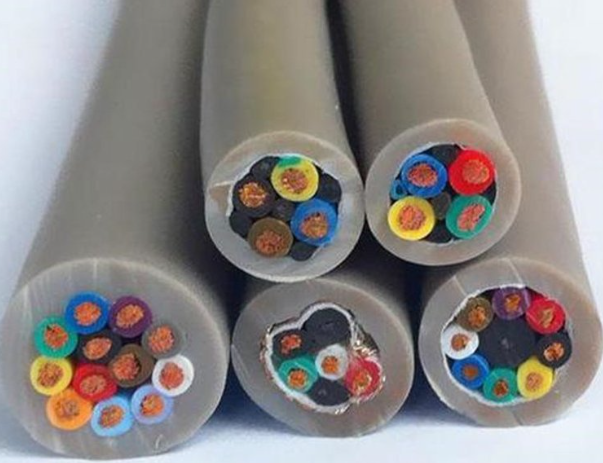

YHD 野外用橡皮J缘耐寒电缆耐寒电缆
用途：YHD 野外用橡皮J缘耐寒电缆耐寒电缆适用于交流额定电压500V或直流电压1000V及以下，作移动式电气设备传输电力线。
执行标准:YHD 野外用橡皮J缘耐寒电缆耐寒电缆执行企业标准
工作温度：电缆供在环境温度-51～50℃范围内使用，线芯的长期允许工作温度不超过65℃。
电缆的型号、规格
型号 | 电压等J（V） | 标称截面（㎜2） | 芯数 |
YHD | 500 | 1，1.5，2.5，4，6 | 2～8 |
10，16，25 | 2～4 |
电缆的规格、尺寸及重量
芯数×导体标称截面（㎜2） | 电缆外径（㎜） | 电缆重量（㎏/㎞） |
2×1.0 | 9.6 | 92 |
2×1.5 | 10.2 | 109 |
2×1.5 | 11.7 | 1148 |
2×4 | 12.8 | 187 |
2×6 | 16 | 294 |
2×10 | 20.2 | 487 |
2×16 | 24 | 693 |
2×25 | 29.2 | 1065 |
3×1.0 | 10.1 | 117 |
3×1.5 | 10.8 | 141 |
3×1.5 | 12.4 | 195 |
3×4 | 15.5 | 308 |
3×6 | 16.9 | 382 |
3×10 | 22.3 | 684 |
3×16 | 25.3 | 914 |
3×25 | 30.9 | 1406 |
4×1.0 | 11 | 144 |
4×1.5 | 11.7 | 174 |
4×2.5 | 15.5 | 303 |
4×4 | 16.8 | 381 |
4×6 | 19.3 | 513 |
4×10 | 24.1 | 850 |
4×16 | 29.5 | 1262 |
4×25 | 30.5 | 1763 |
5×1.0 | 12.5 | 189 |
5×1.5 | 15.3 | 289 |
5×2.5 | 18.3 | 424 |
5×4 | 19.8 | 528 |
5×6 | 22.4 | 699 |
6×1.0 | 15.5 | 279 |
6×1.5 | 16.4 | 328 |
6×2.5 | 19.6 | 488 |
6×4 | 22.2 | 659 |
6×6 | 24.1 | 923 |
7×1.0 | 15.5 | 295 |
7×1.5 | 16.4 | 350 |
7×2.5 | 19.6 | 517 |
7×4 | 22.2 | 700 |
7×6 | 24.1 | 868 |
8×1.0 | 16.5 | 328 |
8×1.5 | 18.5 | 427 |
8×2.5 | 20.9 | 578 |
8×4 | 23.7 | 784 |
8×6 | 25.8 | 975 |
技术参数
1、成品电缆线芯同能经受交流50HZ1000V电压试验5min。
2、电缆导电线芯的直流电阻应符合附表规定。
3、成品电缆线芯间的J缘电阻换算到温度为+20℃，不小于500MΩ/Km。
