阻燃铠装控制电缆适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。阻燃电线电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，它适用于对电缆有阻燃要求的多种场合敷设，如高层建筑，宾馆，医院，地铁，核电站，发电厂，矿山，石油，化工等。
一、阻燃铠装控制电缆产品执行标准: 企业标准
二、阻燃铠装控制电缆的说明
阻燃电线电缆是指在规定的试验条件下被燃烧，具有火焰蔓延仅在限定范围内。撤去火源后，残烟和残灼能在限定的时间内自行熄灭特性的电缆。
（1）、阻燃电线电缆的阻燃等
成品电线电缆燃烧分为单根燃烧试验和成束燃烧试验。
A、单跟燃烧试验方法：取自规定长度的试样垂直支持，在试样上部放置涂胶牛皮纸火焰指示器，在试样下方放置手术棉球，用喷灯向试样供火15S，停15S。反复5个周期后，如果火焰指示器烧去25%以上，燃烧的滴落物点燃棉球，火焰的持续时间超过60S则判定为不合格，反之为合格。
B、成束燃烧试验方法：电缆成束排列规定在垂直的梯架上，用喷灯自下向上给试样供火规定的时间。停止供火1个小时后，测量试样碳化部分高度。如碳化部分达到的高度不超过2.5米，则被判为合格，反之为不合格。
C、 根据GB/T18380.3-2002规定的试验条件，阻燃电线电缆分为A、B、C、D四个等。见表
|
阻燃等 |
供火温度 |
供火时间 |
成束敷设电缆的非金属材料体积 |
碳化高度 |
自息时间 |
适用产品 |
|
A |
≥815℃ |
40min |
≥7升/米|m |
≤2.5米 |
≤1h |
阻燃耐火电缆 |
|
B |
≥815℃ |
40min |
≥3.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火电缆 |
|
C |
≥815℃ |
20min |
≥1.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火电缆 |
|
D |
≥815℃ |
20min |
≥0.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火电缆 |
（2）、阻燃铠装控制电缆是含卤型聚氯乙烯J缘或护套中加入有机的阻燃剂，所以一旦燃烧会产生很浓的烟雾，酸雾。毒性很大

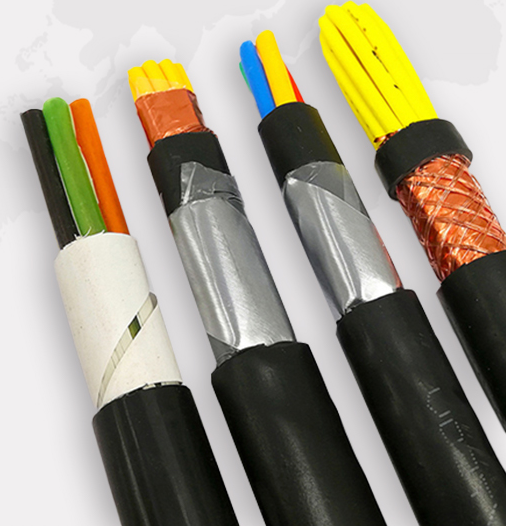

三、阻燃铠装控制电缆产品结构：
四、阻燃铠装控制电缆产品表示方法
（1）阻燃电线电缆的型号表示方法：阻燃电线电缆的型号是在普通电缆的型号前加○-□，○-是阻燃代号，用 Z表示；□-是阻燃等代号，用阻燃等A,B,C,D表示。
五、电缆的型号及M称
|
型号 |
M称 |
阻燃等 |
芯数 |
截面m㎡ |
额定电压 |
|
Z-BV |
铜芯聚氯乙烯J缘阻燃电线 |
A.B.C.D |
1 |
1.5-400 |
450/750 |
|
Z-BVV |
铜芯聚氯乙烯J缘护套圆形阻燃电缆 |
A.B.C.D |
1-5 |
1.5-35 |
300-500 |
|
Z-BVVB |
铜芯聚氯乙烯J缘聚氯乙烯护套扁形阻燃电缆 |
A.B.C.D |
2,3 |
0.75-10 |
300-500 |
|
Z-BVR |
铜芯聚氯乙烯J缘阻燃软电缆 |
A.B.C.D |
1 |
2.5-70 |
450/750 |
|
Z-RVS |
铜芯聚氯乙烯J缘绞型连接用软电缆 |
A.B.C.D |
1 |
0.75-2.5 |
300/300 |
|
Z-RV |
铜芯软导体无护套阻燃电缆 |
A.B.C.D |
1 |
1.5-240 |
450/750 |
|
Z-KVV |
聚氯乙烯J缘聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVV²² |
聚氯乙烯J缘钢带铠装聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVVP² |
聚氯乙烯J缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVVP²－²² |
聚氯乙烯J缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJV |
交联聚乙烯J缘聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJV²² |
交联聚乙烯J缘钢带铠装聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJVP² |
交联聚乙烯J缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJVP²ˉ²² |
交联聚乙烯J缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-VV |
交联聚乙烯J缘聚氯乙烯护套阻燃电力电缆 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-VV²² |
聚氯乙烯J缘钢带铠装聚氯乙烯护套阻燃电力电缆 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-YJV |
交联聚氯乙烯J缘聚氯乙烯护套阻燃电力电缆 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-YJV²² |
交联聚乙烯J缘钢带铠装聚氯乙烯护套阻燃电力电缆 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
六、阻燃铠装控制电缆使用特性
1、阻燃电力电缆的额定电压U。/U为0.6/1KV，阻燃控制电缆的额定电压为U。/U为450/750V，阻燃电线电缆的额定电压U。/U为450/750V一下。
2、PVCJ缘电缆长期允许工作温度不超过70℃ ，XLPEJ缘电缆长期允许工作温度不超过90℃。
3、安装是环境温度不宜低于0℃。
4、电缆安装时小弯曲半径
A、阻燃电线外径（D）小于25㎜，电缆的弯曲半径不小于4D，外径（D）为25㎜及以上，电缆的允许弯曲半径应不小于6D
B、阻燃控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
C、阻燃电力电缆的小弯曲半径，见下表
|
项目 |
单芯电缆 |
多芯电缆 |
||
|
无铠装 |
有铠装 |
无铠装 |
有铠装 |
|
|
安装时小弯曲半径 |
20D |
15D |
15D |
12D |
D、 电缆的外径
5、阻燃铠装控制电缆多芯电缆中性线导体标称截面
|
主J缘线芯导体标称截面m㎡ |
中性线导体标称截面m㎡
|
|
|
3+1、3+2、4+1芯 |
等4、5芯 |
|
|
4 |
2、5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
95 |
50 |
95 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、单芯电缆导电线芯为圆形，16m㎡ 及以上者可以紧压。多芯电缆线芯截面为35m㎡及以下者，其线芯应为圆形，线芯截面在50m㎡及以上者为扇形、瓦型或半圆形。四芯电缆中D芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6m㎡及以下者允许由单根导体构成，10m㎡及以上者由多根单线组成。成型导体（扇形、瓦型或半圆形）应当紧压。
七、阻燃铠装控制电缆主要性能
1、成品电线电缆应能经受5个周期的垂直燃烧试验，而不传递火焰，试验后试样持续燃烧时间不超过1h。成品电缆应进行成束电缆燃烧试验，试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m。
2、电线电缆应经受-15℃的低温卷绕试验或低温冲击试验，试样后试样表面应无目力可见的裂纹。
3、70℃的成品电线J缘体积电阻率应大于1*1010Ω.cm.
4、成品电线电缆应能经受2.5KV交流电压试验，5min不击穿，成品控制电缆应能经受3KV交流电压试验，5min不击穿，成品电力电缆应能经受3.5KV交流电压试验，5min不击穿。
5、阻燃电线电缆采用高阻燃的聚氯乙烯塑料，氧指数大于30%
6、除具有以上特性外，其他性能与其******普通电缆相同。
八、电缆的规格及参数数据
阻燃型电线电缆产品的规格，结构尺寸和重量均按普通型******产品。
九、阻燃电缆的选择要点
1、电线电缆成束敷设时应采用阻燃电线电缆。
2、阻燃电缆的阻燃别选择方法：按表5-表7核算电线电缆的非金属材料体积总量，然后确定燃烧等.
