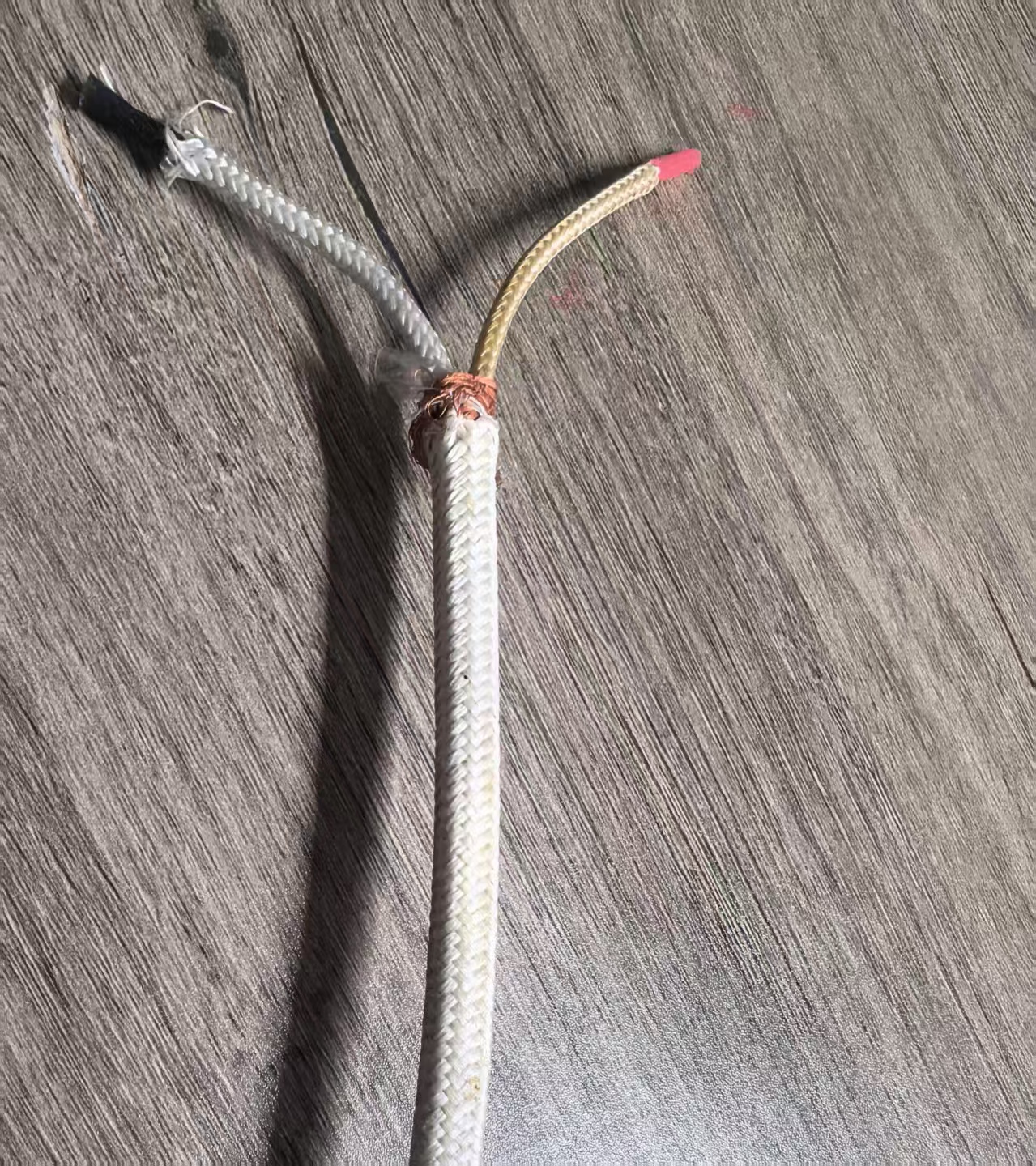

耐高温防火电缆ABHBRP-2*2.5
一：产品特点及用途
耐高温防火电缆ABHBRP-2*2.5适用于发电、冶金等高温、防火、防腐等恶劣环境下移动电器用电气连接或动力传输。
二：产品执行标准： 耐高温防火电缆ABHBRP-2*2.5执行企业标准.耐火特性符合GB12666.6-90要求(IEC331)
三： 耐高温防火电缆ABHBRP-2*2.5使用特性
1． 交流额定电压： 1KV及以下
高使用温度：一种-40-500℃
一种-40-800℃
2． 耐火特性：火焰温度950-1000℃、燃烧时间90min、附加额定电压3A电流
四：基本型号及M称
型号 | 产品M称 |
ABHBR | 耐高温防火软电缆 |
ABHBRP | 耐高温屏蔽防火软电缆 |
备注：阻燃聚氯乙烯护套型号前加ZR，铠装电缆型号后加22 | |
五：主要技术指标
性能项目 | 单位 | 技术指标 |
20℃导体直流电阻≤ | Ω/km | 参照表 |
试验电压 | 3.5/5min | |
J缘电阻 | MΩ/km | 500 |
耐火特性 | GB12666.6A类或B类 | |
阻燃特性 | GB12666.5A类或B类 |
六：基本电缆规格及结构参数
规格mm2 | 近似外径(mm) | 规格mm2 | 近似外径(mm) |
2*1.5 | 10.0 | ||
3*1.5 | 10.2 | ||
3*2.5 | 12.5 | 3*2.5+1*1.5 | 14.0 |
3*4 | 14.2 | 3*4+1*2.5 | 15.7 |
3*6 | 16.5 | 3*6+1*4 | 17.5 |
3*10 | 17.5 | 3*10+1*6 | 20.0 |
3*16 | 20.5 | 3*16+1*10 | 22.8 |
3*25 | 23.9 | 3*25+1*1 | 26.5 |
