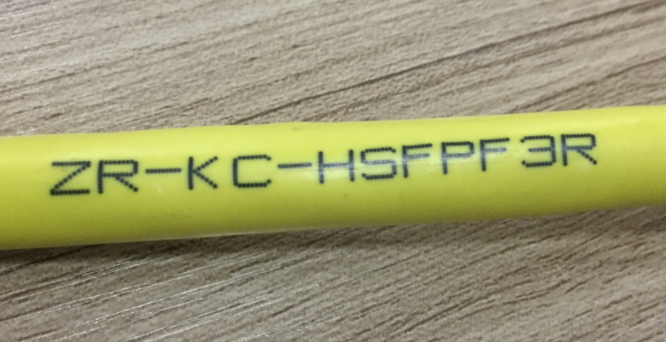

耐高温补偿导线KCA-HS-FF-2*1.5
一、概述
耐高温补偿导线KCA-HS-FF-2*1.5使用特性： 耐高温补偿导线KCA-HS-FF-2*1.5可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
二、 耐高温补偿导线KCA-HS-FF-2*1.5产品标准
1、工作温度：
a）耐热用：***高200℃和260℃两种。
b）一般用：***高70℃和105℃两种。
2、***低环境温度：
a）氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
b）聚氯乙烯绝缘和护套线缆：固定敷 设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。
4、规格范围
名称 | 线芯对数 | 标称截面mm2 | 线芯结构 | |
A | B | |||
补偿导线 | 1 | 0.5 1.0 1.5 2.0 | 1/0.80 | 7/0.30 |
1/1.13 | 7/0.43 | |||
补偿电缆 | 1～19 | 1/1.37 | 7/0.52 | |
1/1.76 | 19/0.41 | |||
5、主要技术要求
产品型号 | 补偿导线及电缆线芯 | 补偿导线绝缘层着色 | 配用热电偶分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC or RC | 铜 | 铜镍0.6 | 红 | 绿 | S（铂铑10-铂）或 R（铂铑13-铂） |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | 镍铬10 | 镍硅3 | 红 | 黑 | |
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E（镍铬-铜镍） |
JX | 铁 | 铜镍45 | 红 | 紫 | J（铁-铜镍） |
TX | 铜 | 铜镍45 | 红 | 白 | T（铜-铜镍） |
NC | 铁 | 铜镍18 | 红 | 灰 | N（镍铬硅-镍硅） |
6、使用分类、等级及护套着色
使用分类 | 标志代号 | 精度等级及标志 | 护层着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | ||
一般用 | G | / | S | 黑色 | 灰色 | 蓝色 |
耐热用 | H | / | S | 黑色 | 黄色 | 蓝色 |
注：在旧标准GB4989-85中，普通级用B表示，精密级用A表示。
7、热电特性及允差
型号 | 使用分类 | 导线温度范围℃ | 热电动势及允差μV | 热电偶测量端 温度℃ | 20℃时往复电阻值 ≤Ω/m | |||||
热电势 | 精密度 | 普通级 | 0.5mm2 | 1.0 mm2 | 1.5 mm2 | 0.5mm2 | ||||
SC&RC | G | 0~100 | 646 | ±30（±2.5℃） | ±60（±5.0℃） | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
H | 0~200 | 1440 | / | ±60（±5.0℃） | ||||||
KCA | G | 0~100 | 4095 | ±60（±1.5℃） | ±100（±2.5℃） | 1.40 | 0.70 | 0.47 | 0.28 | |
H | 0~200 | 8137 | 900 | |||||||
KCB | G | 0~100 | 4095 | 1.04 | 0.52 | 0.35 | 0.21 | |||
KX | G | -20~100 | 4095 | 2.20 | 1.10 | 0.73 | 0.44 | |||
H | -25~200 | 8137 | ||||||||
EX | G | -20~100 | 6137 | ±12（±1.5℃） | ±20（±2.5℃） | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
H | -25~200 | 13419 | ||||||||
JX | G | -20~100 | 5268 | ±85（±1.5℃） | ±140（±2.5℃） | 1.30 | 0.65 | 0.43 | 0.26 | |
H | -25~200 | 10777 | ||||||||
TX | G | -20~100 | 4277 | ±30（±0.5℃） | ±60（±1.0℃） | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
H | -25~200 | 9285 | ±48（±0.8℃） | ±90（±1.5℃） | ||||||
NC | G | 0~100 | 2774 | ±60（±1.5℃） | ±100（±2.5℃） | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
H | 0~200 | 5912 | ||||||||
NX | G | -20~100 | 2774 | 2.86 | 1.43 | 0.95 | 0.57 | |||
H | -25~200 | 5912 | ||||||||
8、其它参数指标
项目 | 单位 | 参数指标 | |
PVC绝缘 | PE、XLPE、F46&F绝缘 | ||
绝缘电阻 | MΩ.km | 25 | 100 |
电压试验 | V/1min | 1000 | |
阻燃性能 | 符合GB/T18380-2001阻燃标准中A、B、C类规定。 | ||
9、规格尺寸
补偿导线
芯数*标称 截面mm2 | 导体 种类 | ***大外径mm | 计算重量kg/km | ||||||
VV | VPV | FF | FP1F | VV | VPV | FF | FP1F | ||
2*0.5 | A | 3.7*6.4 | 4.7*7.4 | 2.6*4.6 | 3.2*5.2 | 30 | 50 | 27 | 45 |
R | 3.9*6.6 | 4.9*7.6 | 2.8*4.8 | 3.4*5.4 | 35 | 55 | 30 | 50 | |
2*1.0 | A | 5.0*7.7 | 6.0*8.7 | 3.0*5.3 | 3.6*5.9 | 56 | 82 | 39 | 64 |
R | 5.1*8.0 | 6.1*9.0 | 3.1*5.6 | 3.7*6.2 | 60 | 87 | 45 | 69 | |
2*1.5 | A | 5.2*8.3 | 6.2*9.3 | 3.2*5.8 | 3.8*6.4 | 68 | 93 | 54 | 77 |
R | 5.5*8.7 | 6.5*9.7 | 3.4*6.2 | 4.0*6.8 | 75 | 102 | 60 | 87 | |
2*2.5 | A | 5.7*9.3 | 6.7*10.3 | 3.6*6.7 | 4.2*7.3 | 94 | 121 | 77 | 103 |
R | 5.9*9.8 | 6.9*10.8 | 4.0*7.3 | 4.6*7.9 | 101 | 133 | 84 | 114 | |
