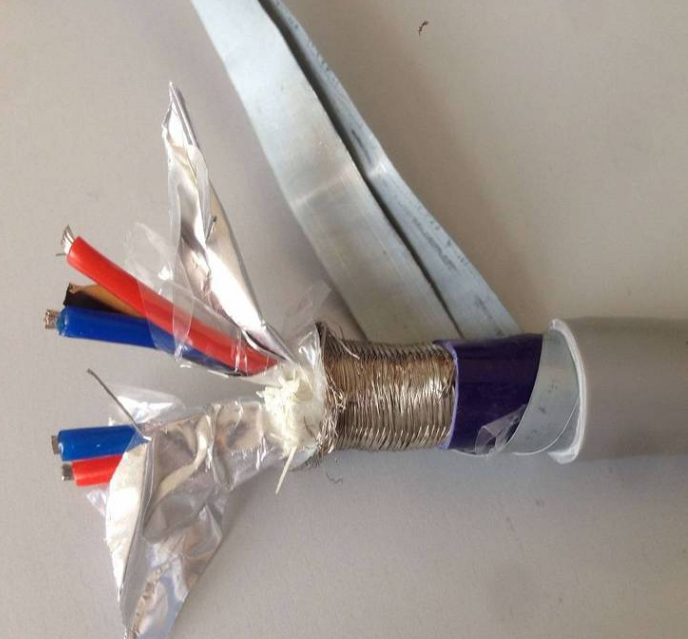

光伏发电用计算机电缆GF-WDZX(N)DEPE(R)P GF-WDZX(N)DEPE(R)P2 GF-WDZX(N)DEPE(R)P3
1.产品说明
光伏发电用计算机电缆GF-WDZX(N)DEPE(R)P GF-WDZX(N)DEPE(R)P2 GF-WDZX(N)DEPE(R)P3
用计量、检测、数据采集计算机控制系统电缆,是应对光伏发电站的特殊环境条件和要求设计的,是电站自动控制无人值守监控系统用的信号传输系列电缆。
2.使用范围
光伏发电用计算机电缆GF-WDZX(N)DEPE(R)P GF-WDZX(N)DEPE(R)P2 GF-WDZX(N)DEPE(R)P3
适用于光伏电站所处的特殊环境的性能要求,有适合沙漠高温、高寒地区用;有适合滩涂草原、潮湿及盐雾地区用;有适合强紫外线照射和臭氧的侵蚀用;有考虑抗压、抗拉和高层屋顶及防动物啮咬型电缆。
3. 产品特性
***高工作温度:125℃
环境温度:-40℃~90℃
适用电压:U0/U=300/500V
符合环保性能要求
铠装系列电缆具有良好的屏蔽特性,可有效隔离各种电磁干扰和雷电干扰
防雾、防潮
具有强抗紫外线和臭氧侵蚀性能
使用寿命:至少25年
4. 产品型号规格产品
适用标准:CEEIA B218-2012
表1 电缆的型号
型 号 | 名 称 |
GF-WDZX(N)DEE(R)P | 光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEE(R)P2 | 光伏系统用辐照交联聚烯烃绝缘及护套铜塑复合带总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEE(R)P3 | 光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEPE(R)P | 光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEP2E(R)P2 | 光伏系统用辐照交联聚烯烃绝缘及护套铜塑复合带分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEP3E(R)P3 | 光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆 |
GF-WDZX(N)DEEP23 | 光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织总屏蔽钢带铠装无卤低烟阻燃X类(耐火)计算机及仪表电缆 |
注:本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。 型号中X表示阻燃类别,包括A、B、C、D类;(N)表示允许采用耐火结构,(R)表示允许采用第五类导体。 |
表2 电缆规格
型号 | 导体标称截面积/㎜2 | 成缆元件结构 | ||
对线组 | 三线组 | 四线组 | ||
无卤低烟阻燃辐照交联聚烯烃 | 0.75、1.0、1.5、2.5 | 1~37 | 1~24 | 1~10 |
注:本表中未列出的电缆规格可根据需要增加 |
