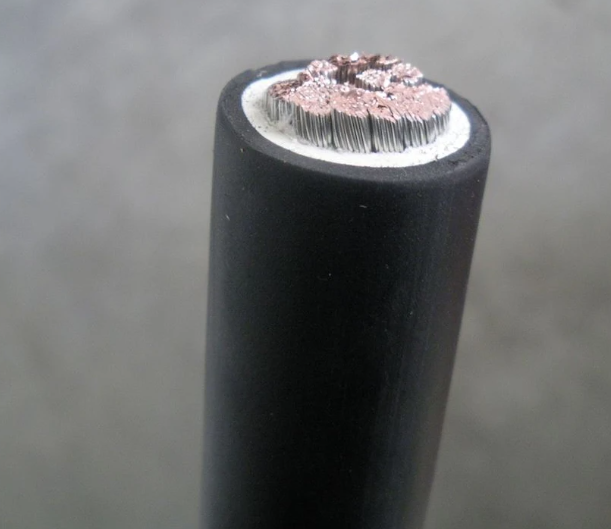

无卤低烟轨道交通车辆用电缆WDZ-DCYJ-125
常规属性：
产品采用柔性精炼无氧镀锡软铜丝为导体，高弹性化学交联聚烯烃绝缘层、具有耐高温、防水、耐寒、耐磨、耐矿物油和燃料油、耐酸碱、耐臭氧和耐气候老化、无卤低烟阻燃等优点。
☆适用范围：
本产品适用于交流额定电压 3kV及以下的铁路机车车辆的电能传输和信号控制，或具有耐热、耐油、耐臭氧、耐低温、有无卤低烟阻燃等特殊要求的场合使用。
一般结构：
① 导 体：柔性精炼无氧镀锡软铜丝。
② 隔离层：由合适材料制成的隔离层。
③ 绝 缘：高弹性化学交联聚烯烃绝缘层。
表面打印：产品型号、额定电压、标称截面、公司名称及生产班号等连续标志。
☆技术参数：
结构参数、产品近似重量与导体电阻 ………………………参见表2
检测 …………………………………………………………………… 参见表3
☆运行状态：
连续运行导体***高工作温度………………………………………+125℃
导体短时允许***高……………………………………………………+200℃/ 5S
交流额定电压 U0……………………………………………………...500V，750V，1500V，3000V
电缆***低运行温度……………………………………………………-40℃（固定敷设）
***小允许弯曲半径……………………………………………………D≤20，6×D（D为电缆外径）
……………………………………………………………D＞20，8×D（D为电缆外径）
电压测试：
交流额定电压U0 | 工频试验电压 |
500V | 2.0 kV |
750V | 3.5kV |
1500V | 6.0kV |
3000V | 12.0kV |
电缆可在受矿物油和燃料油污染的场合使用。
电缆具有耐单根垂直燃烧特性，能承受 GB/18380.1-2001标准规定的燃烧试验。
电缆具有耐成束燃烧特性，能经受GB/T18380.3-2001和IEC60332-3-25标准规定的燃烧试验。
表1：系列范围
型号 | 额定电压 | 芯数 | 标称截面 mm2 |
WDZ-DCYJ-125 WDZ-DCYJ/2-125 WDZ-DCYJ/3-125 | 500V | 1 | 1～4 |
750V | 0.75～300 |
1500V | 0.75～300 |
3000V | 0.75～300 |
