同轴射频电缆SFT、RG
SFT---聚四氟乙烯绝缘半硬同轴电缆
同轴射频电缆SFT、RG 适用于无线电设备中，供固定敷设的高频超高频传输线，使用温度-55℃～125℃
型号规格、结构数据及主要性能
|
型号 |
结构尺寸㎜ |
电气参数 |
***小弯曲半径( ㎜ ) |
美国线规 型号 |
|||||||
|
内导体 |
绝 缘 |
外导体外径×壁厚 |
阻抗 |
***高使用频率GHZ |
耐压 强度 KV |
衰减 dB/m |
|||||
|
500MHZ |
5000MHZ |
10000MHZ |
|||||||||
|
SFT-50- 0.6 |
0.20 |
0.66 |
0.86 ×0.1 |
50 ± 2.5 |
|
|
|
|
|
|
M17/154- 00001 |
|
SFT-50-F |
0.28 |
0.92 |
1.12 ×0.1 |
50 ± 2.5 |
110 |
2 |
0.92 |
3.01 |
4.35 |
6.35 |
|
|
SFT-50-2 |
0.51 |
1.67 |
2.18 ×0.25 |
50 ± 2 |
60 |
3 |
0.55 |
1.85 |
2.71 |
6.35 |
M17/133-RG405 |
|
SFT-50-3 |
0.92 |
3 |
3.6 ×0.3 |
50 ± 1 |
18 |
5 |
0.31 |
1.10 |
1.64 |
8 |
M17/130-RG402 |
|
SFT-50- 5.2 |
1.60 |
5.2 |
6.0 ×0.40 |
50 ± 0.5 |
18 |
5 |
|
|
1 |
15 |
|

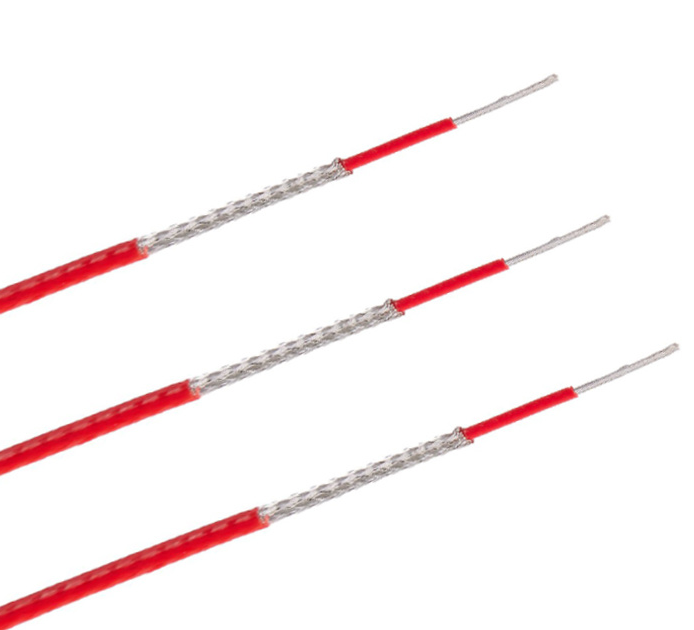

RG—实芯聚四氟乙烯绝缘同轴辐射电缆 适用于无线电通讯、广播和有关军用电子设备中传输射频信号。
型号规格、结构数据及主要性能
|
型号 |
内导体 |
绝缘 |
护套 |
特性阻抗标称值ohm |
工作 温度 ℃ |
***大工作电压 VMS |
***大工作频率MHz |
衰减≯ dB/m |
参照 标准号 |
类似的中国型号 |
||||
|
材料 |
直径mm |
材料 |
直径mm |
材料 |
直径mm |
|||||||||
|
RG178 |
镀银铜线或镀银铜包钢线 |
7×0.102 |
聚四氟乙烯 PTFE |
0.86 |
FEP |
1.83 |
50 |
-55 至 +200 |
1000 |
3000 |
2.572 |
MIL-C-17 |
SFF-50-1 |
|
|
RG393 |
镀银铜线 |
7×0.792 |
聚四氟乙烯 PTFE |
7.24 |
FEP |
9.91 |
50 |
-55 至 +200 |
5000 |
11000 |
1.089 |
MIL-C-17 |
SFF-50-7-2 |
|
|
RG142 |
镀银铜 包钢线 |
0.94 |
聚四氟乙烯 PTFE |
2.95 |
FEP |
4.95 |
50 |
-55 至 +200 |
1900 |
5000 |
1.050 |
MIL-C-17 |
SFF-50-3-2 |
|
|
RG316D |
镀银铜 包钢线 |
7×0.17 |
聚四氟乙烯 PTFE |
1.52 |
FEP |
2.90 |
50 |
-55 至 +200 |
1200 |
3000 |
1.532 |
MIL-C-17 |
SFF-50-1.5-2 |
|
|
RG316 |
镀银铜 包钢线 |
7×0.17 |
聚四氟乙烯 PTFE |
1.52 |
FEP |
2.50 |
50 |
-55 至 +200 |
1200 |
3000 |
1.532 |
MIL-C-17 |
SFF-50-1.5-1 |
|
|
RG174 |
裸铜线 |
7×0.16 |
聚乙烯 PE |
1.52 |
黑色 PVC |
2.60 |
50 |
-40 至 +80 |
1500 |
1000 |
0.899 |
MIL-C-17 |
|
|
|
RG223 |
镀银铜线 |
0.90 |
聚乙烯 PE |
2.95 |
黑色 PVC |
5.30 |
50 |
-40 至 +80 |
1900 |
11000 |
1.775 |
|
|
|
|
RG58 |
镀锡铜线 |
19×0.18 |
聚乙烯 PE |
2.95 |
黑色 PVC |
4.95 |
50 |
-20 至 +80 |
1900 |
1000 |
0.502 |
MIL-C-17 |
|
|
|
RG59 |
裸铜线 |
0.81 |
发泡 聚乙烯 |
3.66 |
PVC或 PE |
6.10 |
75 |
-20 ± 80 或 -40 ± 80 |
3000 |
1000 |
0.278 |
MIL-C-17 |
|
|
|
RG62 |
镀锡铜线 |
0.64 |
发泡 聚乙 FPE |
3.71 |
黑色 PVC |
6.15 |
93 |
-20 至 +80 |
3000 |
1000 |
0.312 |
MIL-C-17 |
|
|
|
RG141 |
镀银铜 包钢线 |
0.94 |
聚四氟乙烯PTFE |
2.95 |
玻璃纤维编织 |
4.83 |
50 |
-55 至 +250 |
1900 |
5000 |
1.050 |
MIL-C-17 |
SFF- 50-3-1 |
|
|
RG178FEP |
镀银铜线 |
7×0.102 |
FEP |
0.86 |
FEP |
1.83 |
50 |
-55 至 +150 |
1000 |
3000 |
2.650 |
MIL-C-17 |
|
|
|
RG179FEP |
镀银铜线 |
7×0.102 |
FEP |
1.60 |
FEP |
2.54 |
75 |
-55 至 +150 |
1200 |
1000 |
0.875 |
MIL-C-17 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RG179 |
镀银铜包钢线 |
7×0.102 |
聚四氟乙烯PTFE |
1.60 |
FEP |
2.54 |
75 |
-55至+200 |
1200 |
1000 |
0.869 |
MIL-C-17 |
SFF-75-1.5-1 |
|
RG179DFEP |
镀银铜线 |
7×0.102 |
FEP |
1.60 |
FEP |
3.00 |
75 |
-55至+150 |
1200 |
1000 |
0.875 |
MIL-C-17 |
|
|
RG180 |
镀银铜包钢线 |
7×0.102 |
聚四氟乙烯PTFE |
2.59 |
FEP |
3.56 |
95 |
-55至+200 |
1500 |
1000 |
0.676 |
MIL-C-17 |
SFF-95-3 |
|
RG302 |
镀银铜包钢线 |
0.64 |
聚四氟乙烯PTFE |
3.71 |
FEP |
5.13 |
75 |
-55至+200 |
2300 |
3000 |
0.666 |
MIL-C-17 |
SFF-75-4 |
|
RG303 |
镀银铜包钢线 |
0.94 |
聚四氟乙烯PTFE |
2.95 |
FEP |
4.32 |
70 |
-55至+200 |
1900 |
3000 |
0.781 |
MIL-C-17 |
SFF-50-3-1 |
|
RG304 |
镀银铜包钢线 |
1.50 |
聚四氟乙烯PTFE |
4.70 |
FEP |
7.11 |
50 |
-55至+200 |
3000 |
5000 |
0.755 |
MIL-C-17 |
SFF-50-5-2 |
