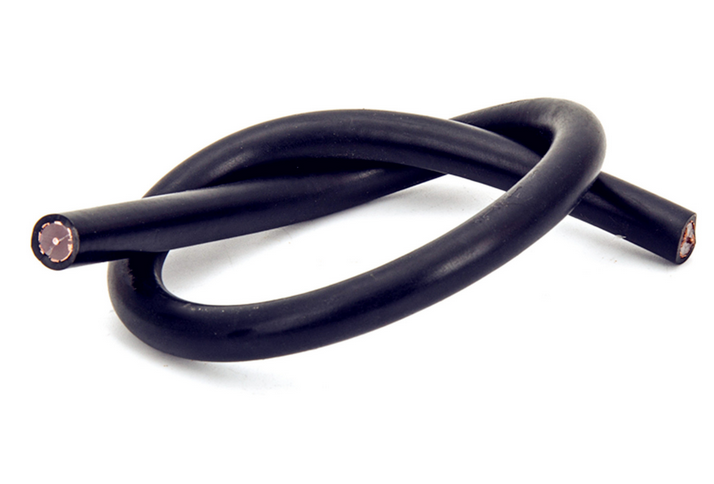

同轴发泡射频电缆SYWV
同轴发泡射频电缆SYWV是物理发泡聚乙绝缘有线电视系统电缆,俗称电视天线,是同轴电缆的一种,适用于闭路监控及有线电视工程,有线电视系统和HFC光纤-同轴电缆网传输数据、语音和图像信号。
同轴发泡射频电缆SYWV导体芯使用裸铜丝,绝缘聚乙烯物理冲氮气发泡,发泡的聚乙烯可以激发电容补充后续信号,信号衰减要优于实心聚乙烯同轴电缆,屏蔽采用双屏蔽铝箔和编织屏蔽保证信号不外泄,产品用于有限、无限视频信号传输。结构:编织屏蔽使用镀锡铜线。物理发泡同轴电缆是一种半空气绝缘同轴电缆,内导体采用无氧铜线,绝缘由聚乙烯经物理发泡使其构成细小的互相封闭的气孔。绝缘与内导体之间粘结牢固。
比如SYWV 75-5
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75:75欧姆 5:线缆外径为5mm 1:代表单芯
SYWV物理发泡同轴电缆特点:优良的高频性能、衰减小、结构均匀性好、不易受潮、老化、机械性能好、抗干扰性能优、防潮能力强、温度系数小。国标参考标准:GY/T135-1998,SJ/11138-1997标准
物理发泡同轴电缆结构:
型号 |
导体直径 |
绝缘直径 |
编织外径 |
护套外径 |
SYWV-75-4 |
0.81mm |
3.75±0.15mm |
4.4mm |
5.95mm |
SYWV-75-5 |
1.0mm |
4.8±0.2mm |
5.8mm |
7.0±0.2mm |
SYWV-75-7 |
1.66mm |
7.25±0.25mm |
8.3mm |
10.3±0.3mm |
SYWV-75-9 |
2.15mm |
9.0±0.25mm |
10.3mm |
12.3±0.3mm |
SYWV-75-12 |
2.77mm |
11.5±0.25mm |
12.8mm |
15.1±0.3mm |
