本安计算机电缆IA-DJYVP3-3*2*1.0
本安计算机电缆IA-DJYVP3-3*2*1.0适用于电子计算机网络及控制系统,抗干扰性能要求较高本质安全系统的检测装置和仪器仪表连接。
一、执行标准:本安计算机电缆IA-DJYVP3-3*2*1.0执行JB-13468-2018
二、使用条件:
1、交流额定电压U0/U为300/500V,电缆允许工作温度:聚氯乙烯绝缘分70℃、105℃;聚乙烯绝缘为70℃;交联聚乙烯绝缘为90℃,且安装敷设时的环境温度不低于0℃。
2、金属带绕包屏蔽或钢丝、钢带铠装电缆允许弯曲半径应不小于电缆外径的12倍,非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

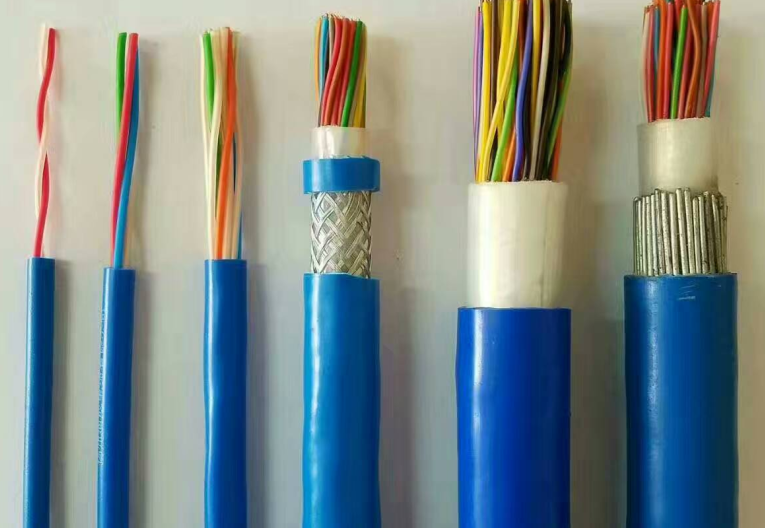

三、基本型号及名称
型号 |
名称 |
IA-DJYVP |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽本安型计算机电缆 |
IA-DJYVPR |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽本安型计算机软电缆 |
IA-DJYPV |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽本安型计算机电缆 |
IA-DJYPVR |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽本安型计算机软电缆 |
IA-DJYPVP |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏本安型计算机电缆 |
IA-DJYPVPR |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏本安型计算机软电缆 |
IA-DJYVP2 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽本安型计算机电缆 |
IA-DJYVP2R |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽本安型计算机软电缆 |
IA-DJYP2V |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽本安型计算机电缆 |
IA-DJYP2VR |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽本安型计算机软电缆 |
IA-DJYP2VP2 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏本安型计算机电缆 |
IA-DJYP2VP2R |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏本安型计算机软电缆 |
IA-DJYVP3 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽本安型计算机电缆 |
IA-DJYVP3R |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽本安型计算机软电缆 |
IA-DJYP3V |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽本安型计算机电缆 |
IA-DJYP3VR |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽本安型计算机软电缆 |
IA-DJYP3VP3 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安型计算机电缆 |
IA-DJYP3VP3R |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安型计算机软电缆 |
IA-DJYVP22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽钢带铠装本安型计算机电缆 |
IA-DJYPV22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽钢带铠装本安型计算机电缆 |
IA-DJYPVP22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏钢带铠装本安型计算机电缆 |
IA-DJYVP2-22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽钢带铠装本安型计算机电缆 |
IA-DJYP2V22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽钢带铠装本安型计算机电缆 |
IA-DJYP2VP2-22 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏钢带铠装本安型计算机电缆 |
IA-DJYVP3-22 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽钢带铠装本安型计算机电缆 |
IA-DJYP3V22 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽钢带铠装本安型计算机电缆 |
IA-DJYP3VP3-22 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏钢带铠装本安型计算机电缆 |
IA-DJYVP32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽钢丝铠装仪表本安型计算机电缆 |
IA-DJYPV32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽钢丝铠装本安型计算机电缆 |
IA-DJYPVP32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏钢丝铠装本安型计算机电缆 |
IA-DJYVP2-32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽钢丝铠装本安型计算机电缆 |
IA-DJYP2V32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽钢丝铠装本安型计算机专用电缆 |
IA-DJYP2VP2-32 |
铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏钢丝铠装本安型计算机电缆 |
IA-DJYVP3-32 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽钢丝铠装本安型计算机电缆 |
IA-DJYP3V32 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽钢丝铠装本安型计算机电缆 |
IA-DJYP3VP3-32 |
铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏钢丝铠装本安型计算机电缆 |
四、产品规格范围
对数:1~24对。
每对芯数:二芯(称二线组)或三芯(称三线组)。
导体截面:0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2。
五、主要技术参数
1、电缆应经受工频交流电压试验:2000V/1min绝缘不发生击穿,试验温度为环境温度。
2、工作电容(1HZ )线芯与线芯≤90PF/m。
3、分布电感(1HZ)≤60uH/m
4、电磁干扰感应电压(干扰磁场400A/m)≤5mV.
5、静电感应电压(静电电压20KV)<1V
6、辐射场透入强度(干扰场强120dBuV,干扰场频率200MHZ)≤66dBuV.
例:IA DJ Y P3 V P3 —32
IA:本安型代号
DJ:计算机专用电缆系列代号
Y:聚乙烯绝缘
P3:铝塑复合带绕包分屏蔽
V:聚氯乙烯内护层
P3:铝塑复合带绕包总屏蔽
32:钢丝缠绕铠装聚氯乙烯护套
绝缘或护套材料:Y-聚乙烯挤包绝缘或护套
V-聚氯乙烯挤包绝缘或护套
YJ-交联聚乙烯挤包绝缘
阻燃性能分:ZRA-A类阻燃(A类阻燃性能***佳)
ZRB-B类阻燃
ZRC、ZR-C类阻燃。
阻燃型电缆在基本型号前分别加“ZRA-”、“ZRB-”、“ZRC或ZR”表示即可。

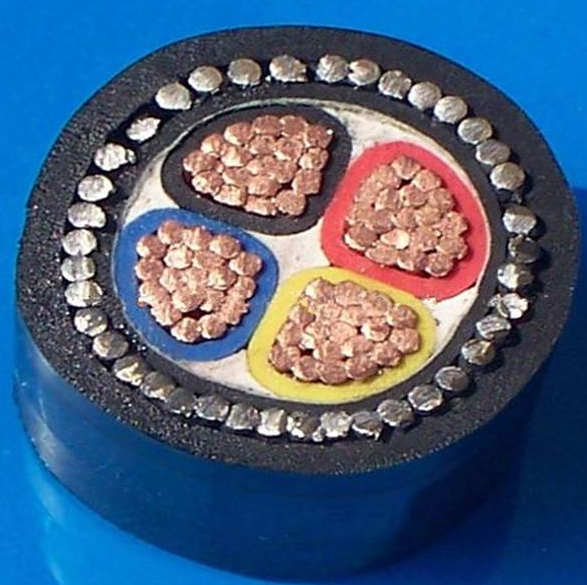

铠装结构:22-钢带铠装聚氯乙烯外护套
23-钢带铠装聚乙烯外护套

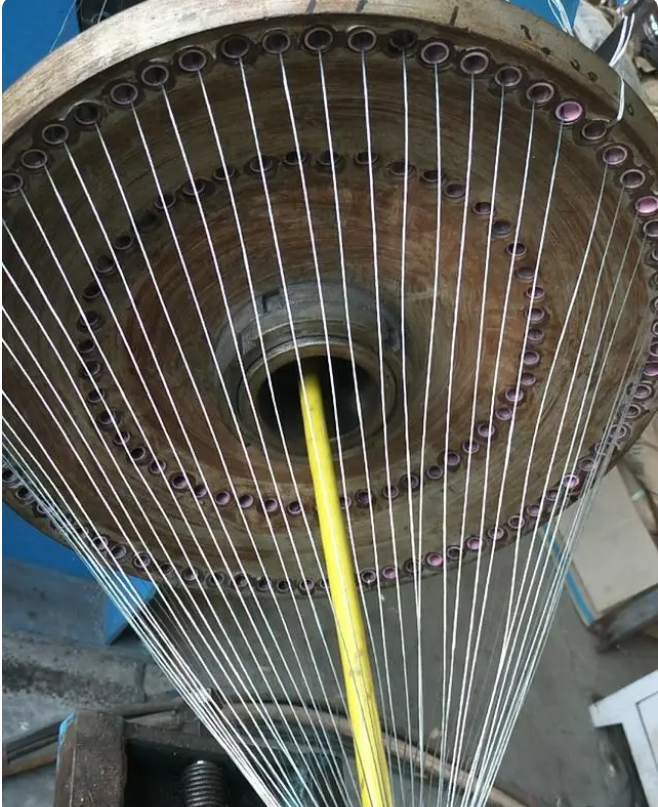

32-圆形镀锌低碳钢丝缠绕铠装聚氯乙烯外护套
33-圆形镀锌低碳钢丝缠绕铠装聚乙烯外护套
屏蔽材料:P-铜线编织
P1-镀锡铜线编织
P2-铜塑复合带绕包
P3-铝塑复合带绕包
导体种类:A-单根导体(型号中省略)
B-七根绞合导体(在规格后面加“B”表示)
R-多根绞合导体。
六.电阻
1、20℃时导体直流电阻
导体标称截面mm2 |
导体根数/单丝直径 |
20℃时导体直流电阻Ω/km |
|||
A |
B |
R |
A、B |
R |
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
≤36.0 |
≤39.0 |
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
≤24.5 |
≤26.0 |
1.0 |
1/1.13 |
7/0.43 |
32/0.20 |
≤18.1 |
≤19.5 |
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
≤12.1 |
≤13.3 |
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
≤7.41 |
≤7.98 |
2、20℃绝缘电阻
性能项目 |
PVC绝缘 |
PE、XLPE绝缘 |
20℃绝缘电阻MΩ.km |
≥25 |
≥500 |
