屏蔽电缆VVP-3*50适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。屏蔽电缆VVP-3*50具有较强的抗电磁干扰、抗雷击及均匀电场,改善供电品质的特性,屏蔽电缆VVP-3*50特别适用具有电子装置的场所,如计算机、航空航天监控、智能大厦等。
执行标准:屏蔽电缆VVP-3*50按企业标准设计制造。

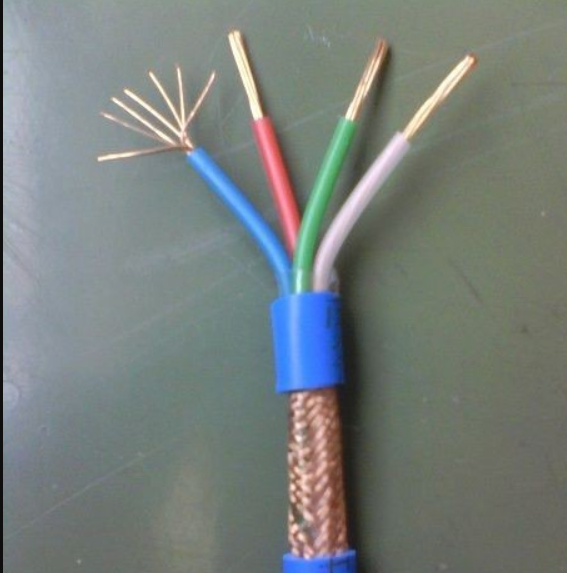

屏蔽电缆VVP-3*50结构说明
1、导体
2、PVC(XLPE)J缘
3、包带
4、PVC内护套
5、金属屏蔽
6、PVC外护套
金属屏蔽电力电缆VVP电缆型号说明
金属屏蔽电力电缆只是在设计结构上与交联聚乙烯J缘电力电缆和聚氯乙烯J缘电力电缆有所不同,在型号上以“-P"后缀加以区分,如:VV-P、YJV-P、VVP22、YJVP22等等。
使用特性
项 目 |
铜丝编织屏蔽电力电缆性能 |
额定电压Uo/U |
0.6/1kV |
长期允许工作温度 |
这些性能与对应的聚氯乙烯J缘电力电缆或交联聚乙烯电力电缆一致 |
J缘性能 |
|
短路时高温度 |
|
阻抗 |
具有较低且均匀的正(逆)序和零序工作阻抗,有利于改善供电品质 |
电抗 |
同心导体比普通四芯电缆在零序工作状态 下的电抗值抵很多,有利于短路自动保护装置的灵敏动作,从而保证相关设备的运行 |
抗干扰能力 |
具有较强的抗电磁干扰和抗雷击等性能 |
燃烧性能 |
阻燃电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验, |
导体电阻 |
符合GB3956 |
耐压性能 |
经受5min的3.5kV工频电压试验 |
