- 一、使用条件：
-

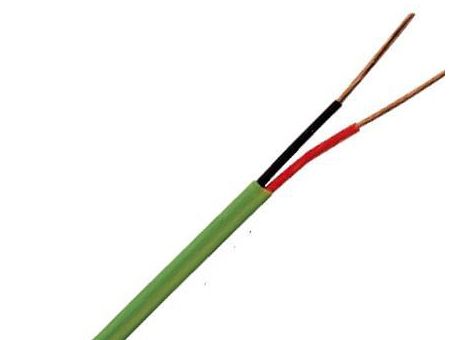

补偿导线 KXS-VV-2*0.5 是K型、E型、B型、K型热电偶补偿导的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。KX-HS-FPFP-2×(2×1.5)KX补偿导线一般用在热电偶上，而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有聚氯乙烯（耐温105度），氟塑料（耐温260度），低烟低卤聚氯乙烯（耐温90度）及无碱玻璃丝（耐温450度）几种，进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60-260℃，属于当代国内xj****水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。
补偿导线 KXS-VV-2*0.5 产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
补偿导线 KXS-VV-2*0.5 执行标准：GB/T4989-94
-
S型、E型、B型、K型热电偶补偿导线补偿导线合金丝和绝缘层颜色
|
补偿号 线型号 |
配用热电 偶的分度号 |
补偿导线合金线 |
绝缘层 着色 |
||
|
正极 |
负极 |
正极 |
负极 |
||
|
SC |
S（铂铬10—铂） |
SPC（铜） |
SNC（铜镍） |
红 |
绿 |
|
NC |
N（镍铬硅—镍硅） |
NPC（铁） |
NNC（铜镍） |
红 |
黄 |
|
KC |
K（铜—康铜） |
KPC（铜） |
KNC（铜镍） |
红 |
蓝 |
|
KX |
K（镍铬—镍硅） |
KPX（镍铬） |
KNX（铜镍） |
红 |
黑 |
|
EX |
E（镍铬—铜镍） |
EPX（镍铬） |
ENX（铜镍） |
红 |
棕 |
|
JX |
J（铁—铜镍） |
JPX（铁） |
JNX（铜镍） |
红 |
紫 |
|
TX |
T（铜—铜镍） |
TPX（铜） |
TNX（铜镍） |
红 |
白 |
|
型号 |
名称 |
||||||||||||||||||
|
KX-GS-VV |
聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线 |
||||||||||||||||||
|
KX-GS-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线 |
||||||||||||||||||
|
KX-HS-FF |
氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线 |
||||||||||||||||||
|
KX-HS-FP1F |
氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线 |
||||||||||||||||||
|
KX-HS-FB |
聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线 |
||||||||||||||||||
|
KX-HS-FBP1 |
聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线 |
||||||||||||||||||
|
KX-HS-FP1V105 |
氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线 |
||||||||||||||||||
|
型号 |
名称 |
||||||||||||||||||
|
KX-GS-VV |
聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
||||||||||||||||||
|
KX-GS-VPV |
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
||||||||||||||||||
|
KX-GS-VPVP |
聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
||||||||||||||||||
|
KX-GS-VVP |
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
||||||||||||||||||
|
KX-HS-FF |
氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FP1F |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FP1FP1 |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FFP1 |
氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FV105 |
氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FP1V105 |
氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FP1V105P1 |
氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
|
KX-HS-FV105P1 |
氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
||||||||||||||||||
