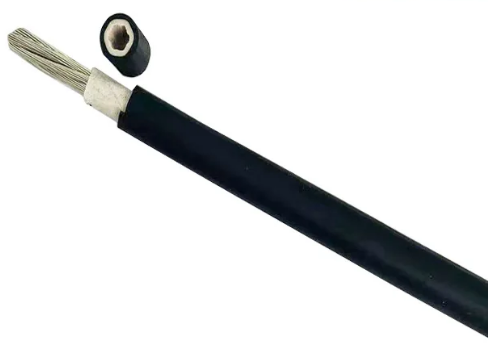

光伏电缆H1Z2Z2-K-1*4
光伏电缆H1Z2Z2-K-1*4是专为太阳能光伏系统设计的直流电缆，具有耐候性、阻燃性和高电压承载能力等特点。
一、光伏电缆H1Z2Z2-K-1*4的含义与结构特性
光伏电缆H1Z2Z2-K-1*4是欧洲光伏电缆的型号命名，其字母和数字组合具有特定含义：
1. H：代表绝缘材料为无卤（XLPO），燃烧时没有毒气体释放，符合环保要求。
2. 1Z/2Z：分别表示单芯（1Z）或双芯（2Z）结构，常见于光伏系统的直流侧连接。
3. 2-K："2"指耐压等级为2kV，"K"表示电缆适用于固定安装（德语"Kabel"的缩写）。
4.后面的4代表是4平方毫米，1代表是1芯，与前面的1Z对应。
其核心特性包括：- 耐高温（120℃长期工作温度，短时耐受200℃）；- 抗紫外线、耐酸碱腐蚀；
以下是其主要特性和应用信息：
1. 基本特性
1.导体材料：采用镀锡铜绞线（符合IEC 60228 cl.5标准），导电性和抗氧化性优异 。
2.绝缘与护套：低烟无卤辐照交联聚烯烃（XLPO）材料，耐紫外线、耐臭氧、耐酸碱，且阻燃等级达EN 60332-1-2 。
3.颜色标识：通常为黑色（RAL9005）或红色，用于区分正负极 。
2. 技术参数
1.额定电压：DC 1500V（导体间或导体与地间），测试电压4000V 。
2.温度范围：工作温度-40℃至+125℃，敷设温度不低于-25℃ 。
3.弯曲半径：固定安装时≥4倍电缆外径，移动安装时≥5倍 。
4.寿命：通过TUV认证，使用寿命可达25年 。
3. 应用场景
1.光伏系统连接：适用于组件间串联、组串至汇流箱并联，以及直流配电箱至逆变器的连接 。
2.环境适应性：可直埋或架空安装，耐湿热、抗老化，适合户外恶劣环境 。
4. 认证与标准
1.国际认证：符合EN 50618:2014、IEC 62930等标准，部分产品通过TUV、CE认证 。
2.1环保性能：无卤素（符合IEC 60754-1/2），低烟透光率≥60% 。
5. 规格与选型
1.常见规格：1.5mm²至240mm²，常用型号如1×4mm²、1×6mm 。
2.选型建议：根据系统电压（DC 1000v 1500V）和电流需求选择截面，需计算线路压降（通常≤2%）
