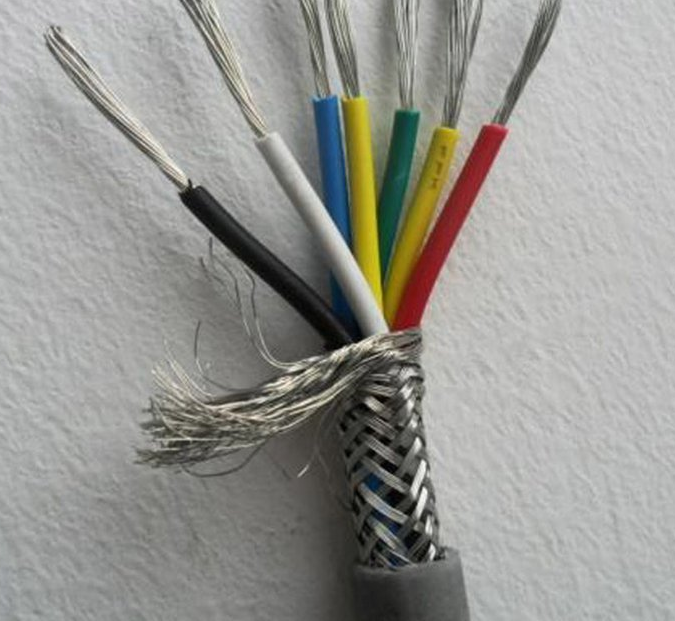

耐高温控制电缆KFVX KFPVX KFX
产品信息
耐高温控制电缆KFVX KFPVX KFX适用于交流额定电压450／750V及以下，作电器仪表及自动化仪表及自动化控制系统的信号传输线。
一、生产执行标准
耐高温控制电缆KFVX KFPVX KFX采用企业标准
二、耐高温控制电缆KFVX KFPVX KFX使用条件
1、工作温度：导体长期工作温度不超过200℃，环境温度不超过105℃；
2、额定电压U0／U；450／750V；
3、低环境温度：固定敷设－40℃；非固定敷设－15℃；
4、小弯曲半径：非铠装电缆不小于电缆外径的6倍；铠装电缆不小于电缆外径的12倍。
三、型号、M称及用途(选型服务电话)
| 型号 | M 称 | 用 途 |
| ZR-KFV | 铜芯氟塑料J缘105℃阻燃聚氯乙烯护套控制电缆 | 敷设在 环境温 度为-40 ~105℃ 场合中 |
| ZR-KFPV | 铜芯氟塑料J缘105℃阻燃聚氯乙烯护套屏蔽控制电缆 | |
| ZR-F46FV | 铜芯氟塑料J缘105℃阻燃聚氯乙烯护套电力电缆 | |
| FV22 | 铜芯氟塑料J缘105℃阻燃聚氯乙烯护套钢带铠装电缆 | |
| KFVX | 镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套控制缆 | |
| KFPVX | 镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套屏蔽控制电缆 | |
| FP1VX | 镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套镀锡铜丝屏蔽电缆 | |
| KFX | 镀锡铜芯氟塑料J缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆 |
注：K-控制电缆系列代号；F-F46J缘；P-铜丝屏蔽；P1-镀锡铜丝屏蔽；X-镀锡铜芯；105-105℃阻燃型PVC
四、主要技术参数
| 项目 | 技术指标 | ||||||||||
| 导体直流电阻 | 0.5m㎡ | 0.75m㎡ | 1.0m㎡ | 1.5m㎡ | 2.5m㎡ | ||||||
| 20℃ (Ω/km) | 镀层 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 |
| AB类 | 36.0 | 36.7 | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | |
| R类 | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.3 | 7.98 | 8.21 | |
| 实验电压(V/min) | 2500 |
| J缘电阻(MΩ·Km) | 20℃ 时≥500 |
| 阻燃性能 | 高于CJ |
五、产品规格
| 导体种类 | 导体标称截(mm2) | 芯 数 | ||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 导体结构 | ||||||
| A B R | 1/0.8 7/0.3 16/0.2 | 1/0.97 7/0.37 24/0.2 | 1/1.13 7/0.43 32/0.2 | 1/1.38 7/0.52 30/0.25 | 1/1.78 7/0.68 49/0.25 | 推荐芯数为：2、3、4、5、6、 7、8、9、10、12、14、16、 18、19、20、24、27、30、37、 44、48、52、61等 |
