低烟无卤屏蔽电缆DWZ-KYJYP-24*1.5
低烟无卤屏蔽电缆DWZ-KYJYP-24*1.5适用于额定电压450/750V及以下，有低烟、无卤阻燃要求作为控制监控回路等场合使用。
一、技术性能：
1、低烟无卤屏蔽电缆DWZ-KYJYP-24*1.5参照GB9330-2008设计；
2、使用特性
①电缆长期允许工作温度90℃；
②电缆敷设温度应不低于0℃，推荐弯曲半径：有铠装和铜带屏蔽结构的电缆：其弯曲半径不小于电缆外径的12倍；其他结构的电缆：其弯曲半径不小于电缆外径的6倍。
二、电缆型号M称
型号 | M称 |
DWZ-KYJY | 铜芯交联聚乙烯J缘低烟无卤阻燃控制电缆 |
DWZ-KYJYP | 铜芯交联聚乙烯J缘铜丝屏蔽低烟无卤阻燃控制电缆 |
DWZ-KYJYP2 | 铜芯交联聚乙烯J缘铜带屏蔽低烟无卤阻燃控制电缆 |
DWZ-KYJYP2-23 | 铜芯交联聚乙烯J缘铜带屏蔽钢带铠装低烟无卤阻燃控制电缆 |
DWZ-KYJY33 | 铜芯交联聚乙烯J缘细钢丝铠装低烟无卤阻燃控制电缆 |

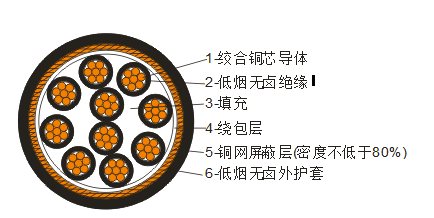

三、产品示意图：
四、电缆规格范围如下：
型号 | 额定电压 | 导体标称截面mm2 | |||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
芯数 | |||||||||
DWZ-KYJY、DWZ-KYJYP | 450/750 | 2~61 | 2~37 | 2~14 | |||||
DWZ-KYJYP2、 | 4~61 | ||||||||
五、主要技术指标
1、电缆的外形尺寸参照GB9330-2008相应规格尺寸。
2、导体直流电阻符合GB/T3956的规定。
3、90℃J缘电阻常数不小于3.67MΩ.km，体积电阻率不小于1012Ω.Cm。
4、电缆均应经受3KV交流电压试验，5minJ缘不击穿。
六、交货长度
允许根据双方协议长度交货，长度计量误差不超过±0.5%。
