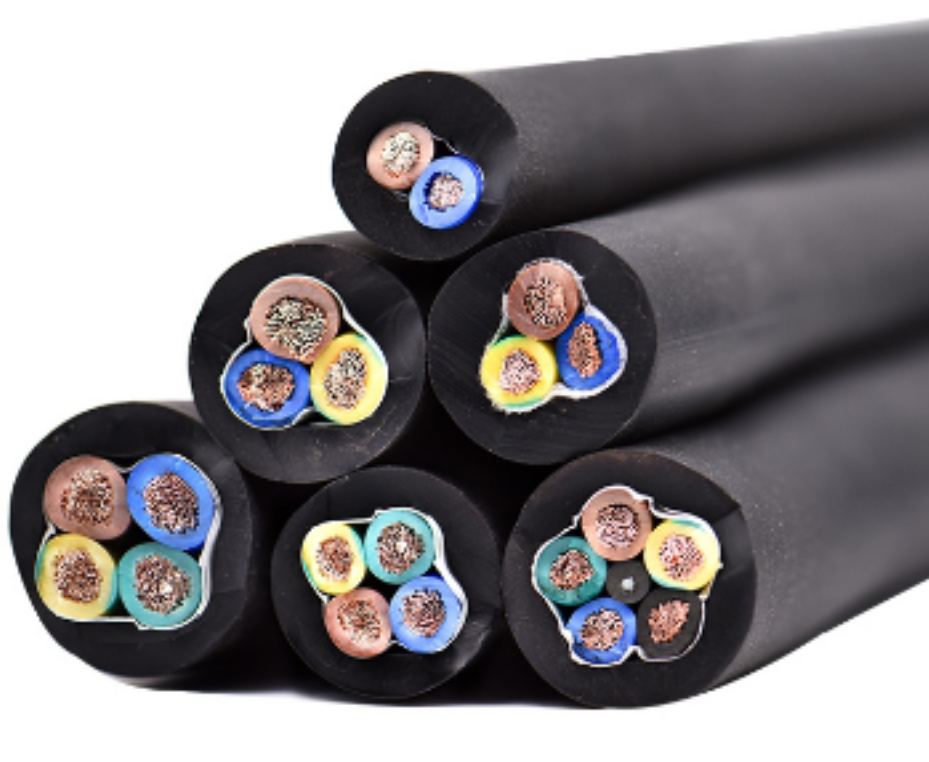

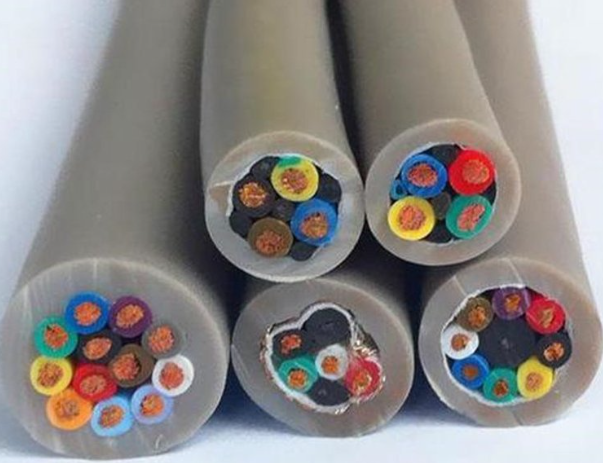

丁腈绝缘和护套控制软电缆
丁腈绝缘和护套控制软电缆产品介绍及技术参数
一：产品特点及用途
丁腈绝缘和护套控制软电缆适用于交流额定电压450/750V及以下移动用电器仪表连接线或信号传输，电缆具有耐寒、防油、抗拉、耐撕裂、柔软等特性，适合冶金、电力、机械、港口等行业具有移动等特殊要求场合使用。
二：产品执行标准：丁腈绝缘和护套控制软电缆执行企业标准.阻燃试验执行GB12666-90标准
三：丁腈绝缘和护套控制软电缆使用特性
1. 交流额定电压：U0/U 450/750KV
***高工作温度：70℃(阻燃型为105℃)
2. ***低环境温度：固定敷设-40℃，非固定敷设-15℃
3. 电缆安装敷设温度应不低于-20℃。
四：基本型号及名称
(K)YVFR | 丁腈绝缘和护套控制软电缆 |
(K)YVFRP | 丁腈绝缘和护套铜编织屏蔽控制软电缆 |
备注：1 如需阻燃电缆，请在型号前加ZR。
2导体线芯中铜丝可以采用镀锡。
3 电缆如有特殊要求，可根据提供图纸生产或根据使用环境要求设计生产。
五：代号名称和含义
表2
项目 | 代号 | 说明 |
阻燃特性 | ZR | 阻燃丁腈软电缆 |
系列代号 | K | 控制电缆 |
绝缘护套材料 | YVF | 丁腈 |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六：主要技术指标
1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3。
2.20℃时绝缘电阻不小于50MΩ/KM
3. 成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
