补偿导线通用型号
补偿导线测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆放心性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二：柔性仪表热电阻用补偿导线产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
三：补偿导线使用特性
1.补偿导线导体zui高工作温度：耐热J：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通J：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2．补偿导线低环境温度： 聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料J缘和护套：固定敷设-60℃，非固定敷设-20℃
3．补偿导线允许弯曲半径： 非铠装电缆zui小为外径的6倍
铜带屏蔽或钢带铠装点缆zui小为电缆外径的12倍
氟塑料J缘和护套zui小为电缆外径的8倍

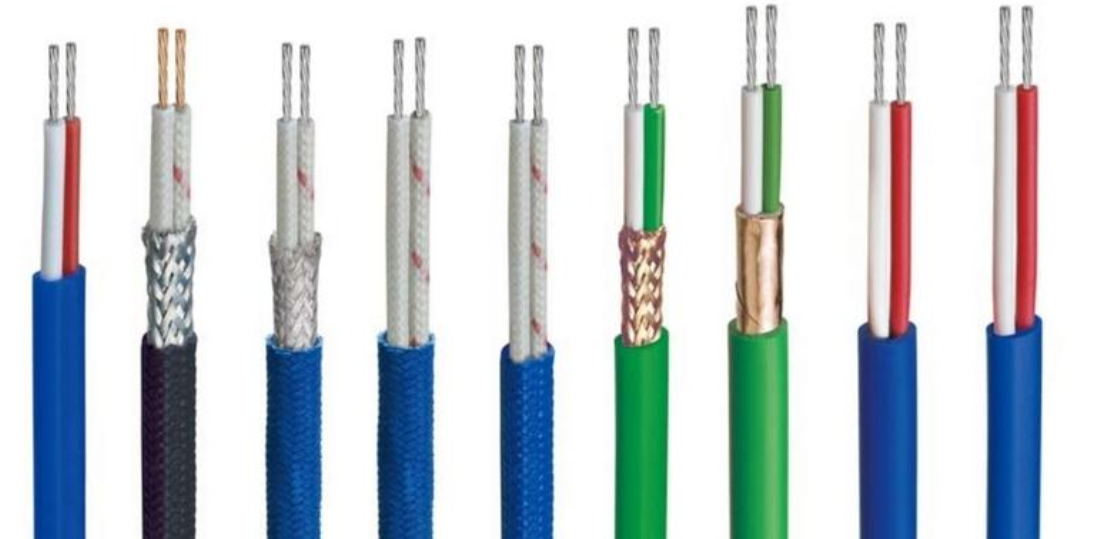

热电偶用补偿导线
KX-GA-YVP | 聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽K分度号本安热电偶补偿信号导线 |
KX-GA-YVRP | 聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽K分度号本安热电偶补偿软导线 |
KX-HA-FFP | 氟塑料J缘和护套铜丝编织屏蔽K分度号本安热电偶补偿导线 |
KX-HA-FFRP | 氟塑料J缘和护套铜丝编织屏蔽K分度号本安热电偶补偿软导线 |
KX-HA-FGP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽K分度号本安热电偶补偿导线 |
KX-HA-FGRP | 氟塑料J缘硅橡胶护套铜丝编织屏蔽K分度号本安热电偶补偿软导线 |
特别说明：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可，如：EX-GA-YVP.阻燃型在型号前加ZR，ZR192为PFA材料。 | |
