扁平软电缆yffbj yffb
扁平电缆主要型号
丁腈聚氯乙烯J缘及护套扁平电缆 | |
YFFB | 普通扁平型电缆 |
YFFBJ | 加强型扁平电缆 |
YFFBP | 屏蔽型扁平电缆 |
YFFB-TH | 三防型扁平电缆 |
本产品是一种用J缘材料包裹多股铜丝绞合导体，通过高科技自动化设备销售线通过护套材料压合而成的扁平型电缆，具有柔软、随意弯曲折叠、相对厚度薄、体积小、连接简单、拆卸方便、等优点。可以任意选择导线数目及间距，使联线更方便，大大减少产品的体积，减少销售成本，提高销售效率，适合电器设备中作数据传输线缆或动力传输之用。普通的规格有0.5mm、0.8mm、1.0mm、1.25mm、1.5mm、2.0mm、2.5mm等各种间距柔性电缆线。

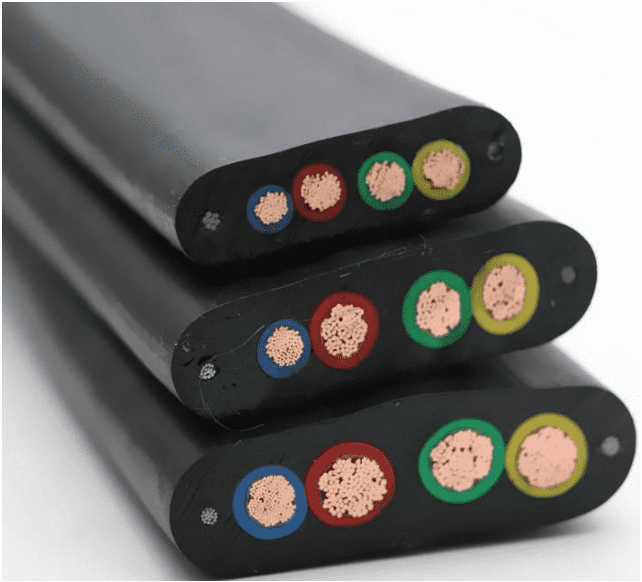

扁平电缆的结构特点 导电线芯采用软结构，确保电缆线柔软性能好。J缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。J缘线芯分色，为电缆敷设安装提供方便。可按顾客需要，在扁电缆芯两侧增加钢丝绳或其他承力元件（yffbj型）。同时同轴电缆也可做成通信用扁平电梯电缆。
扁平电缆主要性能
电缆额定工作电压交流450/750v及以下。电缆使用环境温度为-40℃～70℃。扁平电缆小弯曲半径为电缆小边长度的10倍。各截面J缘线芯70℃J缘电阻小值（rimin）如下：（符合gb5023-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
romax(mω.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
电缆芯之间经受交流50hz、2.5kv试验电压作用5min不击穿。
J缘及护套小抗拉强度10n/mm2，小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸小伸长率20%
|
电缆不同环境不同温度载流量校正系数（ki）
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |
|
