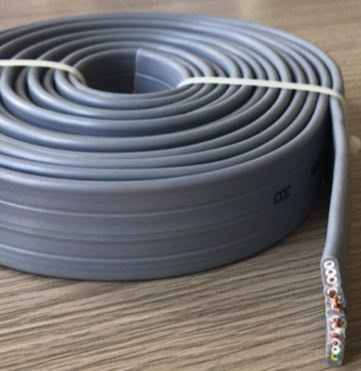

YFFZB移动扁平软电缆
一、产品用途：适用于各种移动式电器设备电路的连接。如起重机、行车等移动机械设备。
二、执行标准：企业标准。
三、销售规格： 线芯截面：控制软电缆0.5—4 mm2 芯数:2-37芯; 动力软电缆4—300 mm2 芯数:2、3、4、3+1、3+2芯 。
四、产品结构示意图：
五、产品型号、M称及特点：
型号 | 产品M称 | 产品特点 | 工作温度 |
YGZB | 硅橡胶J缘、护套控制扁型软电缆 | 良好的耐热性、耐油性、抗老化性和柔软性；电缆弯曲或卷绕时不会缠绕在一起。 | -60~180℃ |
YGZB-HF4 | 氟塑料J缘、硅橡胶护套控制扁型软电缆 | -60~180℃ | |
YFFZB | 丁腈J缘、护套控制扁型软电缆 | -20~105℃ | |
YGCB | 硅橡胶J缘、护套电力扁型软电缆 | -60~180℃ | |
YFFCB | 丁腈J缘、护套电力扁型软电缆 | -20~105℃ | |
注：“Z”表示交流额定电压为450/750V及以下的控制电缆；“C”表示交流额定电压为0.6/1KV及以下的电力电缆;屏蔽加“P”表示；电缆需加钢丝抗拉力加“11”表示，如：YGCBP11。 | |||
六、电缆参考外径：
型号 | 标称截面 | 大 外 径 Max OD(mm) | ||||||
3 | 4 | 5 | 6 | 7 | 8 | 10 | ||
YGZB, YGZB-HF4 | 1.0 | 5.5×16.6 | 5.5×19.5 | 5.5×21.2 | 5.5×23.1 | 5.5×25.5 | 5.5×27.0 | 5.5×29.2 |
1.5 | 5.6×20.1 | 5.6×23.0 | 5.6×25.4 | 5.6×27.1 | 5.6×29.5 | 5.6×31.6 | 5.6×33.4 | |
2.5 | 6.1×25.0 | 6.1×28.1 | 6.1×30.1 | 6.1×32.6 | 6.1×34.5 | 6.1×36.5 | 6.1×38.7 | |
YFFZB | 1.0 | 5.3×15.5 | 5.3×18.4 | 5.3×20.3 | 5.3×22.0 | 5.3×23.3 | 5.3×27.4 | 5.3×29.2 |
1.5 | 5.4×18.8 | 5.4×21.0 | 5.4×23.4 | 5.4×25.1 | 5.4×27.7 | 5.4×29.5 | 5.4×31.5 | |
2.5 | 5.9×22.5 | 5.9×25.9 | 5.9×27.7 | 5.9×29.0 | 5.9×31.1 | 5.9×33.3 | 5.9×35.1 | |
型号 | 芯数 | 大 外 径 Max OD(mm) | ||||||
6 | 10 | 16 | 25 | 35 | 50 | 70 | ||
YGCB | 3 | 9.8×21.0 | 12.2×27.3 | 14.0×32.1 | 16.5×37.6 | 18.1×43.5 | 20.6×50.0 | 22.4×56.6 |
4 | 9.8×27.1 | 12.2×33.4 | 14.0×38.0 | 16.5×43.1 | 18.1×51.4 | 20.6×60.1 | 22.4×65.9 | |
YFFCB | 3 | 8.5×18.6 | 10.3×20.5 | 12.0×29.5 | 13.2×33.8 | 15.5×37.2 | 17.5×43.4 | 19.6×50.2 |
4 | 8.5×24.2 | 10.3×26.2 | 12.0×36.2 | 13.2×39.8 | 15.5×45.3 | 17.5×52.6 | 19.6×65.1 | |
