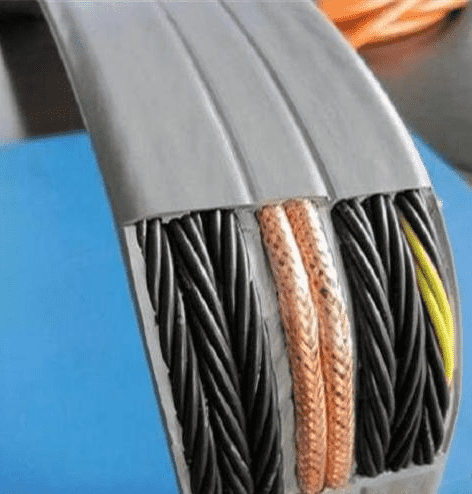

扁平软电缆H05VVH6-F
扁平软电缆H05VVH6-F用于中型机械设备和在某一部分需要高度弯曲的地方。他们可作为电力和控制电缆，用于干燥，潮湿环境中，尤其适用于起重设备，处理系统，机床等的使用中。
标准及认证
HD 359 S3, BS EN 50214, IEC 60332-1, CSA C22.2 N° 49, UL 62
电缆结构
- 柔软的裸铜或镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVCJ缘T12遵循VDE 0207D4部分
- 色彩编码遵循VDE-0293-308
- PVC护套TM2遵循VDE 0207D5部分
扁平软电缆H05VVH6-F技术特性
-工作电压:
H07VVH6-F: 450/700 V
-测试电压:
H07VVH6-F: 2.5 KV
-弯曲半径: 10 × cable Ø
-应用时的工作温度: - 5o C to + 70o C
-静态时可承受的温度 :-40o C to +70o C
-阻燃:遵循VDE 0472D804部分, IEC 60332-1BJ测试
-J缘电阻: 20 MΩ x km
电缆参数
线规 | 芯数 x 导体截面积 | 标称J缘厚度 mm | 标称护套厚度 mm | 标称外径 mm | 标称铜的重量 kg/Km | 标称电缆重量 kg/Km |
H05VVH6-F | | | | | | |
18(24/32) | 4 x 0.75 | 1.2 | 0.6 | 4.2 x 12.6 | 29 | 90 |
18(24/32) | 8x 0.75 | 1.2 | 0.6 | 4.2 x 23.2 | 58 | 175 |
18(24/32) | 12x 0.75 | 1.2 | 0.6 | 4.2 x 33.8 | 86 | 260 |
18(24/32) | 18x 0.75 | 1.2 | 0.6 | 4.2 x 50.2 | 130 | 380 |
18(24/32) | 24x 0.75 | 1.2 | 0.6 | 4.2 x 65.6 | 172 | 490 |
17(32/32) | 4 x 1.00 | 1.4 | 0.7 | 4.4 x 13.4 | 38 | 105 |
17(32/32) | 5×1.00 | 1.4 | 0.7 | 4.4 x 15.5 | 48 | 120 |
17(32/32) | 8 x 1.00 | 1.4 | 0.7 | 4.4 x 24.8 | 77 | 205 |
17(32/32) | 12x 1.00 | 1.4 | 0.7 | 4.4 x 36.2 | 115 | 300 |
17(32/32) | 18x 1.00 | 1.4 | 0.7 | 4.4 x 53.8 | 208 | 45 |
17(32/32) | 24x 1.00 | 1.4 | 0.7 | 4.4 x 70.4 | 230 | 590 |
H07VVH6-F | | | | | | |
16(30/30) | 4 x1.5 | 1.5 | 0.8 | 5.1 x 14.8 | 130 | 58 |
16(30/30) | 5 x1.5 | 1.5 | 0.8 | 5.1 x 17.7 | 158 | 72 |
16(30/30) | 7 x1.5 | 1.5 | 0.8 | 5.1 x 25.2 | 223 | 101 |
16(30/30) | 8 x1.5 | 1.5 | 0.8 | 5.1 x 27.3 | 245 | 115 |
16(30/30) | 10 x1.5 | 1.5 | 0.8 | 5.1 x 33.9 | 304 | 144 |
16(30/30) | 12 x1.5 | 1.5 | 0.8 | 5.1 x 40.5 | 365 | 173 |
16(30/30) | 18 x1.5 | 1.5 | 0.8 | 6.1 x 61.4 | 628 | 259 |
16(30/30) | 24 x1.5 | 1.5 | 0.8 | 5.1 x 83.0 | 820 | 346 |
14(30/50) | 4 x2.5 | 1.9 | 0.8 | 5.8 x 18.1 | 192 | 96 |
14(30/50) | 5 x2.5 | 1.9 | 0.8 | 5.8 x 21.6 | 248 | 120 |
14(30/50) | 7 x2.5 | 1.9 | 0.8 | 5.8 x 31.7 | 336 | 168 |
14(30/50) | 8 x2.5 | 1.9 | 0.8 | 5.8 x 33.7 | 368 | 192 |
14(30/50) | 10 x2.5 | 1.9 | 0.8 | 5.8 x 42.6 | 515 | 240 |
14(30/50) | 12 x2.5 | 1.9 | 0.8 | 5.8 x 49.5 | 545 | 288 |
14(30/50) | 24 x2.5 | 1.9 | 0.8 | 5.8 x 102.0 | 1220 | 480 |
12(56/28) | 4 x4 | 2.5 | 0.8 | 6.7 x 20.1 | 154 | 271 |
12(56/28) | 5 x4 | 2.5 | 0.8 | 6.9 x 26.0 | 192 | 280 |
12(56/28) | 7 x4 | 2.5 | 0.8 | 6.7 x 35.5 | 269 | 475 |
10(84/28) | 4 x6 | 3.0 | 0.8 | 7.2 x 22.4 | 230 | 359 |
10(84/28) | 5 x6 | 3.0 | 0.8 | 7.4 x 31.0 | 288 | 530 |
10(84/28) | 7 x6 | 3.0 | 0.8 | 7.4 x 43.0 | 403 | 750 |
8(80/26) | 4 x10 | 4.0 | 1.0 | 9.2 x 28.7 | 384 | 707 |
8(80/26) | 5 x10 | 4.0 | 1.0 | 11.0 x 37.5 | 480 | 1120 |
6(128/26) | 4 x16 | 5.6 | 1.0 | 11.1 x 35.1 | 614 | 838 |
6(128/26) | 5 x16 | 5.6 | 1.0 | 11.2 x 43.5 | 768 | 1180 |
