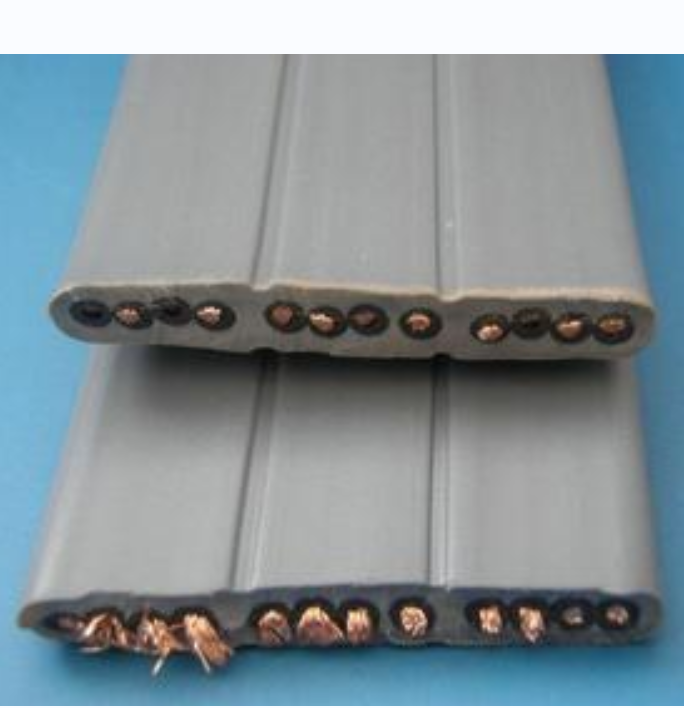

电梯扁平电缆H05V3V3D3H6-F
电梯扁平电缆H05V3V3D3H6-F 用于电梯或货梯中，以及机器的快速运转部分，H05V3V3H6- F电缆没有延伸载体，可安装于运转速度不超过4.0m/ s的电梯中，自由悬挂的高度高45米，其运送限高大80米。对于H05V3V3D3H6- F线缆来说，如果
- 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6
- PVC T15J缘
- 色彩编码遵循VDE 0293-308，6芯以上：带有白色数字标识黑色线芯，加黄绿接地线
- 黑色PVC TM 4护套
- 测试电压: 2000V
- 应用时的工作温度: - 35 ℃ - +70 ℃
- 阻燃: IEC 60332 -1
- J缘电阻: 350 MΩ x km
线规 | 芯数 x 导体截面积 # x mm2 | 标称外径尺寸 mm | 标称铜的重量 kg/km | 标称电缆重量 kg/km |
H05V3V3H6-F | | | | |
18(24/32) | 12 x 0.75 | 33.7 x 4.3 | 79 | 251 |
18(24/32) | 16 x 0.75 | 44.5 x 4.3 | 105 | 333 |
18(24/32) | 18 x 0.75 | 49.2 x 4.3 | 118 | 371 |
18(24/32) | 20 x 0.75 | 55.0 x 4.3 | 131 | 415 |
18(24/32) | 24 x 0.75 | 65.7 x 4.3 | 157 | 496 |
17(32/32) | 12 x 1 | 35.0 x 4.4 | 105 | 285 |
17(32/32) | 16 x 1 | 51.0 x 4.4 | 157 | 422 |
17(32/32) | 20 x 1 | 57.0 x 4.4 | 175 | 472 |
17(32/32) | 24 x 1 | 68.0 x 4.4 | 210 | 565 |
H05V3V3D3H6-F | | | | |
18(24/32) | 20 x 0.75 | 61.8 x 4.2 | 131 | 462 |
18(24/32) | 24 x 0.75 | 72.4 x 4.2 | 157 | 546 |
17(32/32) | 12 x 1 | 41.8 x 4.3 | 105 | 330 |
17(32/32) | 14 x 1 | 47.8 x 4.3 | 122 | 382 |
17(32/32) | 18 x 1 | 57.8 x 4.3 | 157 | 470 |
17(32/32) | 22 x 1 | 69.8 x 4.3 | 192 | 572 |
17(32/32) | 24 x 1 | 74.8 x 4.3 | 210 | 617 |
