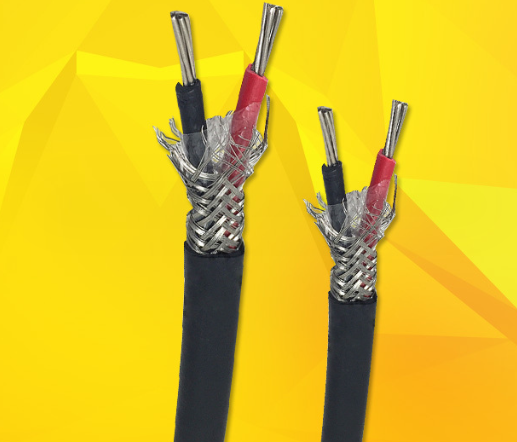

KX-HA-FVRP补偿导线
一、概述：
KX-HA-FVRP补偿导线产品特点及用途:
一般用聚氯乙烯J缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料J缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质放心防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆放心性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
热电偶用补偿导线的作用是来延伸热电即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》标准(等效采用IEC584-3《热电偶D三部分—补偿导线》国际标准)，J缘层和护层选用更优氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准：
热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)
三、产品特性：
1．导体工作温度：
耐热：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料J缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径：
非铠装电缆***小为外径的6倍
铜带屏蔽或钢带铠装点缆***小为电缆外径的12倍
五、主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
结构特征、J缘层、护层材料、使用温度；
J缘层及护层 | 使用温度 | |
材料 | 符号 | |
聚氟乙烯 | PVC | -25～70℃ |
聚全氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
使用分类、允差等、护层着色标志：
使用分类 | 标志 | 允许登记及护层着色 | |
普通 | 准确 | ||
一般用 | G | （黑色） | S（灰色） |
耐热用 | H | （黑色） | S（灰色） |
产品标号（标记）：
配用热电 | 一般用（G） | 耐热用（H） | ||
普通 | 准确（S） | 普通 | 准确（S） | |
S | SC-G | SC-GS | SC-H | －－ |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | －－ |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
补偿导线合金丝和J缘层颜色：
补偿号 | 配用热电 | 补偿导线合金线 | J缘层 | ||
正 | 负 | 正 | 负 | ||
SC | S(铂铬10—铂) | SPC(铜) | SNC(铜镍) | 红 | 绿 |
NC | N(镍铬硅—镍硅) | NPC(铁) | NNC(铜镍) | 红 | 黄 |
KC | K(铜—康铜) | KPC(铜) | KNC(铜镍) | 红 | 蓝 |
KX | K(镍铬—镍硅) | KPX(镍铬) | KNX(铜镍) | 红 | 黑 |
EX | E(镍铬—铜镍) | EPX(镍铬) | ENX(铜镍) | 红 | 棕 |
JX | J(铁—铜镍) | JPX(铁) | JNX(铜镍) | 红 | 紫 |
TX | T(铜—铜镍) | TPX(铜) | TNX(铜镍) | 红 | 白 |
KX-HA-FVRP补偿导线的热电势、允差：
| 热电势及允差（μV） | 热电偶测试 | |||||
100 ℃ | 100 ℃ | ||||||
热电势 | 允 差 | 热电势 | 允 差 | ||||
普通 | 准确(S) | 普通 | 准确(S) | ||||
SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | －－ | 1000 |
KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | －－ | －－ | 900 |
KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
KX-HA-FVRP补偿导线的线芯截面、股数、单线直径及J缘层、护层和外径尺寸：
使用分类 | 标称截面(mm2) | 单股线芯 | 多股软线芯(R) | J缘层厚度(mm) | 护层厚度(mm) | 外径上限(mm) | |||||
线芯股数(根) | 单线直径(mm) | 线芯股数(根) | 单线直径(mm) | 扁平型 | 屏蔽扁平型 | ||||||
单股线芯 | 多股线芯 | 单股线芯 | 多股线芯 | ||||||||
一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
耐热用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本厂销售热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。
