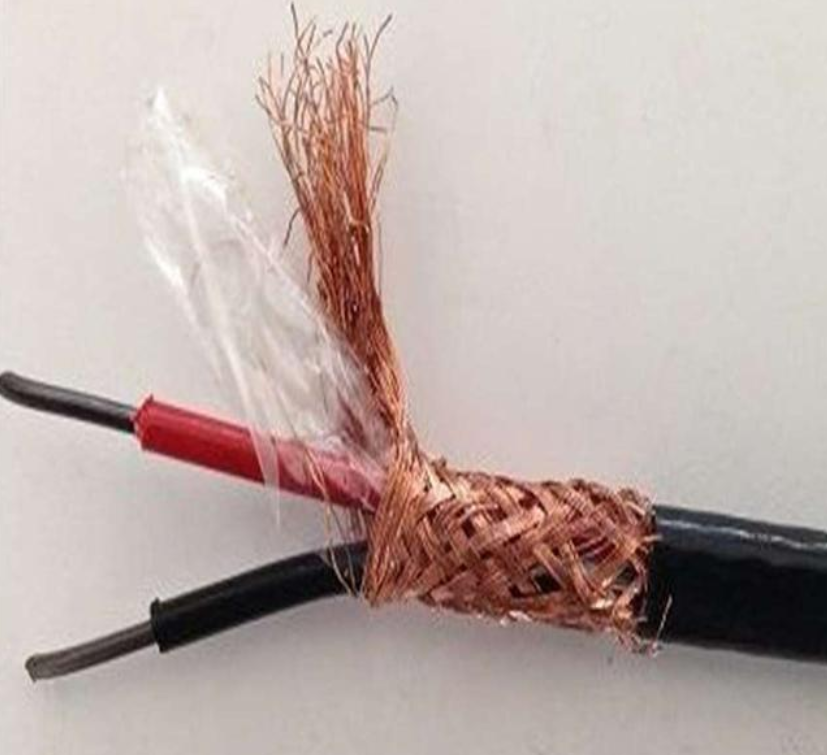

KX-FFP氟塑料补偿导线
一、概述：
KX-FFP氟塑料补偿导线广泛适用于电力、玻璃、陶瓷、钢铁、石油、化工、冶金、国防科研等高温范围内多点测温;该电缆具有防潮、防燃、耐酸碱、耐高温、耐老化等特点,该产品的电J缘性能优越,具有对屏蔽和总屏蔽的电缆有效地防止外界干扰,提高测量精度.
二、 KX-FFP氟塑料补偿导线执行标准:
氟塑料补偿导线产品执行GB/4989-94等效用IEC584-3标准
阻燃特性符合GB/T1830.3(IEC60332-3)规定要求
三、使用条件:
1、环境温度-60℃~+275℃
2、电缆敷设温度应不低于-20、,推荐的允许弯曲半径
①无铠装层的电缆应不低于电缆外径的10倍;
②有铠装层或具有总屏蔽结构的电缆不小于电缆外径的12倍.
四、氟塑料补偿导线产品品种及型号如表：
型号 | 线芯材料 | 线芯型式 | 线芯截面mm2 | 导体结构 |
根/直径mm | ||||
SC | 补偿导线合金丝 | 单股线芯 | 0.5 | 1/0.8 |
KC | 1.0 | 1/1.13 | ||
KX | 1.5 | 1/1.37 | ||
NC | 2.5 | 1/1.76 | ||
NX | 多股线芯 | 0.5 | 7/0.3 | |
JX | 1.0 | 7/0.43 | ||
TX | 1.5 | 7/0.52 | ||
EX | 2.5 | 19/0.41 |
五、型号结构组合型式及型号 项目用字母、数字代号含义：
①型号结构组合型式(编制方法)说明
②型号项目用字母、数字代号含义说明
六、产品型号及M称：
型号 | 产品M称 |
ZR-KX-GsFV | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体，K分度号热电偶用补偿导线 |
ZR-KX-GsFVR | 氟塑料J缘阻燃聚氯乙烯护套准确多股导体，K分度号热电偶用补偿软导线 |
ZR-KX-GsFVP | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRP | 氟塑料J缘阻燃聚氯乙烯护套准确单多导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsFPVP | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsFPVRP | 氟塑料J缘阻燃聚氯乙烯护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
ZR-KX-GsFVPl | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRPl | 氟塑料J缘阻燃聚氯乙烯护套准确多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsFPlVPl | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsFPlVRPl | 氟塑料J缘阻燃聚氯乙烯护套准确多股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
ZR-KX-GsFVP2 | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRP2 | 氟塑料J缘阻燃聚氯乙烯护套准确多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
ZR-KX-GsFP2VP2 | 氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿电缆 |
ZR-KX-GsFP2VRP2 | 氟塑料J缘阻燃聚氯乙烯护套准确多导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿软电缆 |
KX-HsFGP | 氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
KX-HsFGRP | 氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
KX-HsFPGP | 氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆 |
KX-HsFPGRP | 塑料J缘硅橡胶护套准确多股导体铜丝编织分屏总屏，K分度号热电偶用补偿软电缆 |
KX-INHsFGP | 氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
KX-INHsFGRP | 氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
KX-INHsFPGP | 氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
KX-INHsFPGRP | 氟塑料J缘硅橡胶护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
