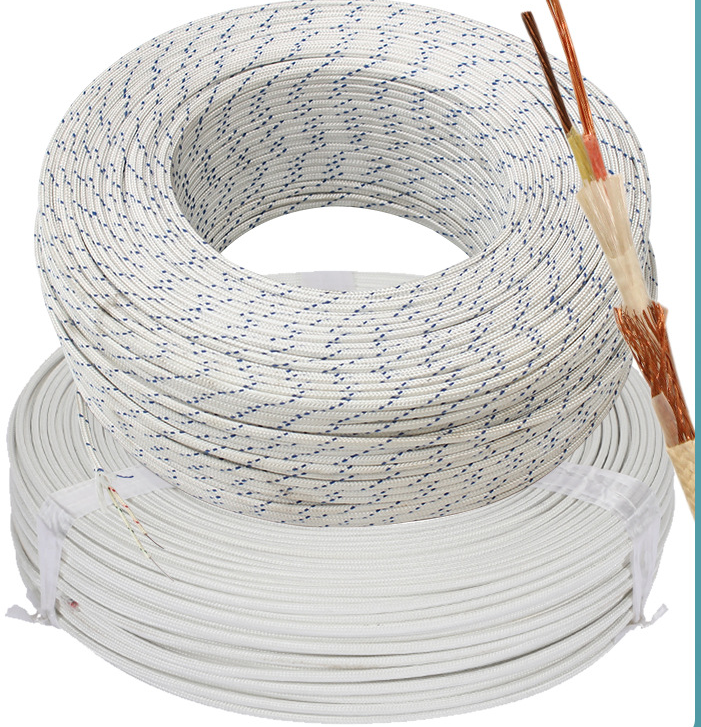

耐高温补偿导线KX-HF4PB-2*1.5
KX补偿导线KX-HF4PB是采用-更优氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃，属于当代国内水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。KX补偿导线KX-HF4PB已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
KX补偿导线KX-HF4PB执行标准
KX补偿导线KX-HF4PB执行GB/4989-94等效用IEC584-3标准
阻燃特性符合GB/T1830.3（IEC60332-3）
补偿导线规定要求：
产品M称 | 型号 | 配用热电偶 | 热电偶分度号 |
铜-铜镍补偿型导线（电缆） | SC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S |
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆） | KCA KCB | 镍铬-镍硅热电偶 | K |
镍铬-镍硅延长型导线（电缆） | KX | 镍铬-镍硅热电偶 | K |
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆） | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬-铜镍延长型导线（电缆） | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍延长型导线（电缆） | JX | 铁-铜镍热电偶 | J |
铜-铜镍延长型导线（电缆） | TX | 铜-康铜镍电偶 | T |
（2）产品规格：见表2
表2
| M称 | 导体标称截面mm2 | 导体结构 mm | ||
补偿导线 | 补偿电缆 | A | B | ||
线芯对数 | 1 | 二线组：1～24对 三线组：1～19对 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注：①补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对
为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
②根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶J缘和护套补偿电缆。订货时需注明即可。
4、技术要求
（1）补偿导线及补偿电缆合金导体和J缘层颜色：见表3
产品型号 | 补偿导线及电缆线芯 | J缘层着色 | 配用热电偶 分度号 | ||
正 | 负 | 正 | 负 | ||
SC | 铜 | 铜镍0.6 | 红 | 绿 | S（铂铑10-铂） R（铂铑13-铂） |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | 镍铬10 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E（镍铬-铜镍） |
JX | 铁 | 铜镍45 | 红 | 紫 | J（铁-铜镍） |
TX | 铜 | 铜镍45 | 红 | 白 | T（铜-铜镍 |
NC | 铁 | 铜镍18 | 红 | 灰 | N（镍铬硅-镍硅） |
NX | 镍铬硅 | 镍硅 | 红 | 灰 | |
（2）补偿导线及补偿电缆使用分类、等标志及护套着色：见表4
表4
使用分类 | 标志代号 | 允差等及标志 | 护套着色 | |||
普通 | 准确 | 普通 | 准确 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 蓝色 |
耐热用电缆 | H | 黑色 | 灰色 | 蓝色 | ||
（3）补偿导线及补偿电缆热电特性及允差表：见表5
型号 | 使用 分类 | 温度范围℃ | 热电动势允差μV | 测量端 温度℃ | 往复电阻20℃长度为1m不大于Ω | ||||
普通 | 准确 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
SC | G | 0～100 | ±60（±5.0℃） | ±30（±5.0℃） | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
H | 0～200 | | |||||||
KCA | G | 0～100 | ±100（±2.5℃） | ±60（±1.5℃） | 1000 | 1.40 | 0.70 | 0.47 | 0.28 |
H | 0～200 | 900 | |||||||
KCB | G | 0～100 | 900 | 1.04 | 0.70 | 0.47 | 0.28 | ||
KX | G | -20～100 | 900 | 2.20 | 1.10 | 0.73 | 0.44 | ||
H | -25～200 | 900 | |||||||
EX | G | -20～100 | ±200（±2.5℃） | ±120（±1.5℃） | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
H | -25～200 | 500 | |||||||
JX | G | -20～100 | ±140（±2.5℃） | ±85（±1.5℃） | 500 | 1.30 | 0.65 | 0.43 | 0.26 |
H | -25～200 | 500 | |||||||
TX | G | -20～100 | ±60（±1.0℃） | ±30（±0.5℃） | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
H | -25～200 | ±90（±1.5℃） | ±48（±0.8℃） | 300 | |||||
NC | G | 0～100 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
H | 0～200 | 900 | |||||||
NX | G | -20～100 | 900 | 2.86 | 1.43 | 0.95 | 0.57 | ||
H | -25～200 | 900 | |||||||
表5
5、型号、M称：见表7～表8
表7 补偿导线
型号 | M称 |
KX-VV | 聚氯乙烯J缘和护套K分度热电偶用补偿导线 |
KX-VPV | 聚氯乙烯J缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FF | 氟塑料J缘和护套K分度热电偶用补偿导线 |
KX-FPF | 氟塑料J缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FV-105 | 氟塑料J缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线 |
KX-FPV-105 | 氟塑料J缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线 |
KX-HF4B | 聚四氟J缘玻璃丝编织护套K分度热电偶用补偿导线 |
KX-HF4PB | 聚四氟J缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注： ①其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的项，如：EX-VVP；
②屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；
③氟塑料J缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能；
④一般用（G）普通和准确（S）以及耐热用（H）普通和准确（S）补偿导线在订货注明即可。
