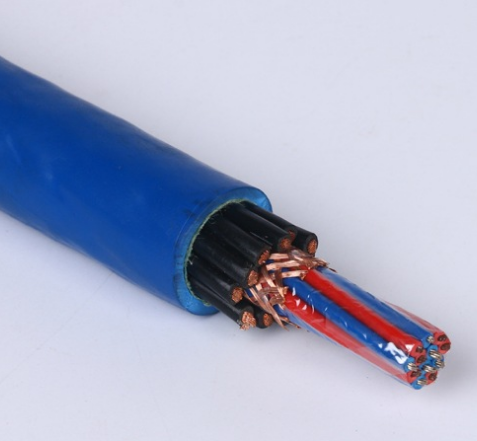

高温本安电缆KX-HsF46PF46RP-10×2×1.5
执行标准：高温本安电缆KX-HsF46PF46RP-10×2×1.5按GB/T4989-94标准等效IEC584-3标准。
用途：高温本安电缆KX-HsF46PF46RP-10×2×1.5是用来延伸热电偶的冷端，与测温仪连接构成测温系统，具有耐高温、低温、耐酸、碱，防腐，耐老化等优异性能，可浸入油水中长期使用，正常工作温度-40-250℃。KX补偿导线
产品代号及含义
项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
型号 | SC | 配用S分度号热电偶补偿型补偿导线 | 耐热等 | 70 | 高使用温度为70℃ |
RC | 配用R分度号热电偶补偿型补偿导线 | 105 | 高使用温度为105℃ | ||
NC | 配用N分度号热电偶补偿型补偿导线 | 200 | 高使用温度为200℃ | ||
NX | 配用N分度号热电偶补偿型补偿导线 | 250 | 高使用温度为250℃ | ||
KCA | 配用K分度号热电偶补偿型补偿导线 | J缘材料 | V | 聚氯乙烯PVC | |
配用R分度号热电偶补偿型补偿导线 | Y | 聚乙烯PE | |||
EX | 配用E分度号热电偶补偿型补偿导线 | B | 聚丙烯PP | ||
JX | 配用J分度号热电偶补偿型补偿导线 | F4 | 聚四氟乙烯Teflon | ||
TX | 配用T分度号热电偶补偿型补偿导线 | F46 | 聚全氟乙丙烯FEP | ||
系列代号 | ZR | 阻燃电缆 | 护套材料 | V | 聚氯乙烯PVC |
ia | 本安电缆 | B | 玻璃纤维 | ||
G | 一般用 | F4 | 聚四氟乙烯 | ||
H | 耐热用 | F46 | 聚全氟乙丙烯 | ||
精度等 | S | 准确 | 屏蔽材料 | P | 铜丝编织 |
P1 | 镀锡铜丝编织 | ||||
/ | 普通 | P2 | 铜带绕包 | ||
P3 | 铝/塑复合膜绕包 | ||||
规格 | | 2×导体截面积mm2 | 导体种类 | R | 单股导体可省略 |
| 多股绞合导体 |
例：1.与K分度号热电偶连接的延长型准确补偿导线高使用温度105℃聚氯乙烯J缘和护套，多股绞合导体，镀锡铜线编织屏蔽。
导体标称截面为1.5mm2,表示为：KX-Gs (105)-VVRP 2×1.5
2.与K分度号热电偶连接的延长型耐热准确补偿电缆聚全氟乙丙烯J缘和护套，多股绞合导体，镀锡铜线编织对屏加总屏，10个补偿对绞合，导体标称截面为1.5mm2
表示为 ： KX-HsF46PF46RP 10×2×1.5
结构尺寸
1.补偿导线、补偿电缆 参考外径(mm)
类别 | 对数 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
1/0.80 | 7/0.30 | 1/1.13 | 7/0.43 | 1/0.38 | 7/0.52 | 1/1.78 | 19/0.41 | ||
一般用 | 1 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.0 |
2 | 20.0 | 20.5 | 20.5 | 21.0 | 23.0 | 23.0 | 26.0 | 26.5 | |
3 | 20.5 | 21.0 | 22.0 | 22.5 | 2.0 | 25.0 | 27.0 | 28.5 | |
4 | 21.0 | 21.5 | 23.5 | 24.5 | 26.5 | 27.0 | 29.5 | 30.5 | |
5 | 23.0 | 24.5 | 25.5 | 26.5 | 28.5 | 29.5 | 31.5 | 33.0 | |
7 | 25.0 | 26.5 | 27.5 | 28.5 | 31.0 | 32.0 | 35.0 | 35.5 | |
8 | 26.0 | 28.0 | 29.5 | 31.0 | 33.5 | 34.5 | 38.0 | 38.5 | |
9 | 28.0 | 29.5 | 32.0 | 33.5 | 35.5 | 37.0 | 40.5 | 41.5 | |
10 | 30.0 | 31.0 | 34.0 | 35.5 | 38.0 | 39.5 | 43.5 | 44.5 | |
12 | 31.0 | 32.5 | 35.0 | 37.0 | 39.5 | 41.5 | 45.0 | 46.5 | |
耐热用 | 1 | 6.0 | 6.2 | 6.7 | 7.1 | 7.3 | 7.7 | 8.4 | 8.9 |
2 | 13.5 | 14.0 | 16.5 | 17.0 | 18.5 | 19.0 | 20.5 | 22.0 | |
3 | 14.5 | 15.0 | 17.5 | 19.5 | 20.0 | 20.5 | 22.0 | 23.5 | |
4 | 15.5 | 16.5 | 19.0 | 20.5 | 21.0 | 22.0 | 24.0 | 25.5 | |
5 | 17.0 | 17.5 | 20.5 | 21.5 | 23.0 | 24.0 | 26.0 | 28.5 | |
7 | 19.0 | 20.0 | 23.0 | 24.5 | 26.0 | 27.5 | 29.5 | 31.5 | |
8 | 20.5 | 21.0 | 24.5 | 26.5 | 27.5 | 29.0 | 31.5 | 33.5 | |
9 | 21.5 | 22.5 | 25.5 | 28.0 | 29.0 | 31.0 | 33.0 | 35.0 | |
10 | 22.5 | 23.5 | 27.5 | 29.5 | 31.0 | 33.0 | 34.5 | 37.0 | |
12 | 24.0 | 25.2 | 30.0 | 32.0 | 33.0 | 35.0 | 37.0 | 40.0 | |
2.本安型补偿导线，补偿电缆参考外径（mm)
线对数 | 一般热用 | 耐热用 | ||||||
0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
1 | 8.5 | 15.5 | 11.5 | 12.5 | 6.5 | 7.5 | 8.0 | 9.0 |
2 | 20.5 | 21.0 | 23.5 | 26.5 | 14.0 | 17.0 | 19.0 | 22.0 |
3 | 21.0 | 22.5 | 25.0 | 28.5 | 15.0 | 19.5 | 20.5 | 23.5 |
4 | 21.5 | 24.0 | 27.0 | 31.0 | 16.5 | 20.5 | 22.5 | 25.5 |
5 | 24.0 | 26.5 | 29.5 | 32.5 | 17.5 | 21.5 | 24.0 | 28.5 |
7 | 26.5 | 28.5 | 32.0 | 35.5 | 20.0 | 25.0 | 27.5 | 31.5 |
8 | 28.0 | 31.0 | 34.5 | 39.0 | 21.5 | 26.5 | 29.5 | 33.5 |
9 | 30.0 | 33.5 | 37.0 | 41.5 | 22.5 | 28.0 | 31.0 | 35.0 |
10 | 31.0 | 35.0 | 39.5 | 44.5 | 23.5 | 29.5 | 32.5 | 37.0 |
12 | 32.5 | 37.0 | 41.5 | 46.5 | 25.0 | 31.5 | 34.5 | 38.5 |
技术指标
补偿导线型号 | 配用热电偶 | 热电偶分度号 | 补偿导线合金丝 | | | |
正 | 负 | 正 | 负 | |||
SC | 铂铑10-热电偶 | S | SPC(铜） | SNC(铜镍） | 红 | 绿 |
RC | 铑13-铂热电偶 | R | RPC(铜） | RNC(铜镍） | 红 | 绿 |
KCA | 镍铬-镍硅铬热电偶 | K | KPCA(铁） | KNCA(铜镍） | 红 | 蓝 |
KCB | KPCB(铜） | KNCB(铜镍） | 红 | 蓝 | ||
KX | KPX(镍铬） | KNX(铜镍） | 红 | 黑 | ||
NC | 镍铬硅-镍硅热电偶 | N | NPC(铁） | NNC(铜镍） | 红 | 灰 |
NX | NPX(镍铬硅） | NNX(铜镍） | 红 | 灰 | ||
EX | 镍铬-铜镍热电偶 | E | EPX(镍铬） | ENX(铜镍） | 红 | 棕 |
JX | 铁-铜镍热电偶 | J | JPX(铁） | JNX(铜镍） | 红 | 紫 |
TX | 铜-铜镍热电偶 | T | TPX(铜） | TNX(铜镍） | 红 | 白 |
注：型号个字母与热电偶分度号相对应，D二个字母“C”表示补偿型补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
2.使用分类和护层颜色
使用分类 | 精度等标志 | 护套颜色 | |||
普通 | 准确 | 普通 | 准确 | ||
一般用 | G | / | S | 黑色 | 灰色 |
耐热用 | H | / | S | 黑色 | 黄色 |
