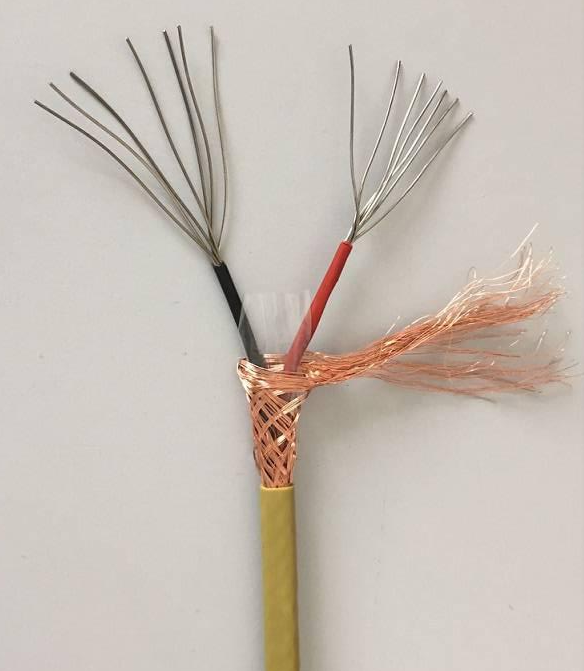

耐高温补偿导线EX-HA-FFRP 2*0.4mm2
产品特点：
耐高温补偿导线EX-HA-FFRP 2*0.4mm2 具有耐油、耐高温、敷设方便、外观整齐、安全可靠、总屏蔽型可防外界干扰，分对屏蔽型可防对间干扰等特点。
详细资料：
一、概述
耐高温补偿导线EX-HA-FFRP 2*0.4mm2 的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上，而耐高温补偿导线热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有氟塑料，低烟低卤PVC及无碱玻璃丝几种，进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃，属于当代xj****水平。系列产品主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
二、用途
耐高温补偿导线EX-HA-FFRP 2*0.4mm2 是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
三、耐高温补偿导线EX-HA-FFRP 2*0.4mm2 使用条件
(1) 工作温度
耐热用：Z高200℃和260℃两种；
一般用：Z高70℃和105℃两种。
(2) Z低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
PVC绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3)Z小弯曲半径：PVC绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
四、产品品种、规格、结构型式
(1) 产品品种及型号：见表1
表1
产品名称 | 型 号 | 配用热电偶 | 热电偶分度号 |
铜-铜镍补偿型导线（电缆） | SC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S |
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆） | KCA KCB | 镍铬-镍硅热电偶 | K |
镍铬-镍硅延长型导线（电缆） | KX | 镍铬-镍硅热电偶 | K |
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆） | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬-铜镍延长型导线（电缆） | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍延长型导线（电缆） | JX | 铁-铜镍热电偶 | J |
铜-铜镍延长型导线（电缆） | TX | 铜-康铜镍电偶 | T |
(2) 产品规格：见表2
表2
| 名 称 | 导体标称截面mm2 | 导体结构 mm | ||
补偿导线 | 补偿电缆 | A | B | ||
线芯对数 | 1 | 二线组：1～24对 三线组：1～19对 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 |
|
|
|
1.5 | 1/Φ1.37 | 7/Φ0.52 |
|
|
|
2.5 | 1/Φ1.76 | 19/Φ0.41 |
|
|
|
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
五、技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3
产品型号 | 补偿导线及电缆线芯 | 绝缘层着色 | 配用热电偶 分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC | 铜 | 铜镍0.6 | 红 | 绿 | S(铂铑10-铂) R(铂铑13-铂) |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K(镍铬-镍硅) |
KCB | 铜 | 铜镍40 | 红 | 蓝 |
|
KX | 镍铬10 | 镍硅 | 红 | 黑 |
|
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E(镍铬-铜镍) |
JX | 铁 | 铜镍45 | 红 | 紫 | J(铁-铜镍) |
TX | 铜 | 铜镍45 | 红 | 白 | T(铜-铜镍 |
NC | 铁 | 铜镍18 | 红 | 灰 | N(镍铬硅-镍硅) |
NX | 镍铬硅 | 镍硅 | 红 | 灰 |
|
补偿导线型号、名称、分度号及配套用热电偶类型
型号 | 名称 |
KX-GS-VV | PVC绝缘和护套一般用精密级K分度热电偶用补偿导线 |
KX-GS-VPV | PVC绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线 |
KX-HS-FF | 氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FP1F | 氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FB | 聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FBP1 | 聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FP1V105 | 氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃PVC护套耐热用精密级K分度热电偶用高温补偿导线 |
