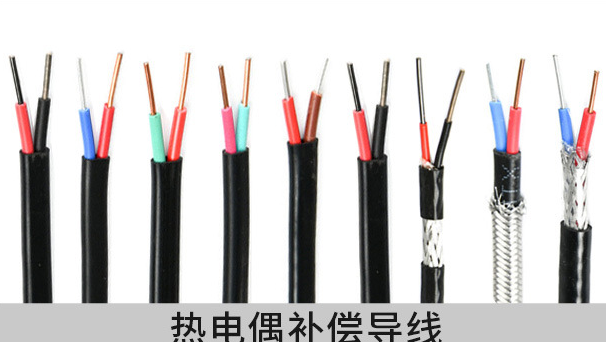

耐高温补偿导线SCP、KCP、BCP、NCP、KXP、EXP、JX
一、适用范围
耐高温补偿导线SCP、KCP、BCP、NCP、KXP、EXP、JX具有较好的耐高温性能，可长期在-40℃-200℃之间带有腐蚀性气体等较恶劣的环境下工作。并有耐酸碱、耐油和耐老化等特点，可有效的保证热电偶与仪表之间的连接和传输信号。氟塑料耐高温补偿导线现已广泛应用于电力、冶金、石油、化工等测温L域。
二、 耐高温补偿导线SCP、KCP、BCP、NCP、KXP、EXP、JX执行标准: GB/T4989-94
三、型号
氟塑料耐高温补偿导线按品种划分为SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示补偿型“X”表示延伸型。
配用热电偶 | 分度号 | 补偿导线型号 | J缘及护层材料 | 温度范围 |
镍铬-镍硅 | K | KX-HFF | F46 | -40℃至200℃ |
铂铑10-铂 | S | SC-HFF | F46 | |
镍铬-康铜 | E | EX-HFF | F46 | |
铁-康铜 | J | JX-HFF | F46 | |
铜-康铜 | T | TX-HFF | F46 |
使用分类及护层颜色
使用分类 | 精度等级及标志 | 护层着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐热用 | H | B | A | 黑色 | 黄色 |
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
型号 | 产品M称 |
KX-VV | 铜芯PVCJ缘PVC护套K分度号热电偶用补偿电缆 |
ZR-KX-VV | 阻燃铜芯PVCJ缘PVC护套K分度号热电偶用补偿电缆 |
KX-VPVP | 铜芯PVCJ缘PVC护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
ZR-KX-VPVP | 阻燃铜芯PVCJ缘PVC护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
KX-VP2VP2 | 铜芯PVCJ缘PVC护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
ZR-KX-VP2VP2 | 阻燃铜芯PVCJ缘PVC护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
KX-FF | 铜芯F塑料J缘F塑料护套,K分度号热电偶用补偿电缆 |
ZR-KX-FF | 阻燃铜芯氟塑料J缘氟塑料护套,K分度号热电偶用补偿电缆 |
KX-FPFP | 铜芯F塑料J缘F塑料护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
ZR-KX-FPFP | 阻燃铜芯F塑料J缘F塑料护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
KX-FP2FP2 | 铜芯F塑料J缘F塑料护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
ZR- KX-FP2FP2 | 阻燃铜芯F塑料J缘F塑料护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
KX-GG | 铜芯硅橡胶J缘硅橡胶护套，K分度号热电偶用补偿电缆 |
KX-GPGP | 铜芯硅橡胶J缘硅橡胶护套铜丝编织分屏,总屏，K分度号热电偶用补偿电缆 |
KX-GP2GP2 | 铜芯硅橡胶J缘硅橡胶护套铜带带绕包分屏,总屏，K分度号热电偶用补偿电缆 |
